Garanzia sul prodotto

2 anni

Installazione della placca camino

Sul sistema camino nelle immediate vicinanze in posizione visibile e accessibile

Stoccaggio

Stoccare in ambienti asciutti e protetti dagli agenti atmosferici al fine di non danneggiare l’imballo. Per evitare fenomeni di corrosione,

gli elementi e accessori in acciaio inox non devono essere stoccati a contatto o nelle vicinanze di metalli ferrosi

Campi di applicazione

Realizzazione di sistemi camino per apparecchi di tipo “C” a condensazione (prodotti della combustione limitati max. a 120 °C). Altri

campi di applicazione devono essere concordati con la G.B.D. Spa, diversamente decade la garanzia

Combustibili ammessi

Gas (Gasolio vedi modalità di impiego)

Ubicazione

Interna

Si

Esterna

Si - Resistente alla penetrazione di acqua piovana

Installazione non verticale

Nella realizzazione dei tratti suborizzontali ascendenti, rispettare la pendenza minima di 3°

Modalità di impiego

Per i generatori alimentati da combustibili liquidi, consigliamo l’utilizzo di guarnizioni in VITON. In località marine o in ambienti

industriali consigliamo l’utilizzo di sistemi camino con finitura Colore Rame Martellato per evitare che i depositi di cloruri o composti

solforosi presenti nell’aria possano dar luogo a corrosione localizzata sull’acciaio inox

Limiti di impiego

Evitare di installare a contatto o nelle vicinanze di metalli ferrosi

Avvertenze

Per il rispetto delle distanze da materiale combustibile il sistema camino deve essere ventilato su tutta la lunghezza.

Per la manipolazione del sistema camino utilizzare sempre adeguati dispositivi di protezione individuali

Divieti

Non è consentito tagliare, rivettare, forare gli elementi che compongono il sistema camino

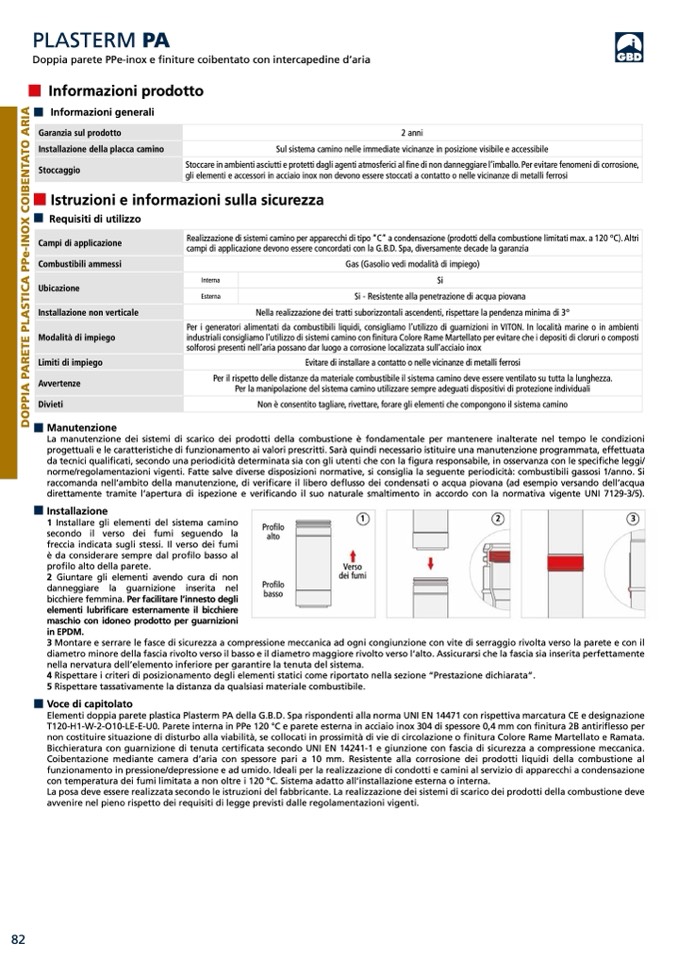

PLASTERM PA

Doppia parete PPe-inox e finiture coibentato con intercapedine d’aria

Informazioni prodotto

Informazioni generali

Istruzioni e informazioni sulla sicurezza

Requisiti di utilizzo

Manutenzione

La manutenzione dei sistemi di scarico dei prodotti della combustione è fondamentale per mantenere inalterate nel tempo le condizioni

progettuali e le caratteristiche di funzionamento ai valori prescritti. Sarà quindi necessario istituire una manutenzione programmata, effettuata

da tecnici qualificati, secondo una periodicità determinata sia con gli utenti che con la figura responsabile, in osservanza con le specifiche leggi/

norme/regolamentazioni vigenti. Fatte salve diverse disposizioni normative, si consiglia la seguente periodicità: combustibili gassosi 1/anno. Si

raccomanda nell’ambito della manutenzione, di verificare il libero deflusso dei condensati o acqua piovana (ad esempio versando dell’acqua

direttamente tramite l’apertura di ispezione e verificando il suo naturale smaltimento in accordo con la normativa vigente UNI 7129-3/5).

Installazione

1 Installare gli elementi del sistema camino

secondo il verso dei fumi seguendo la

freccia indicata sugli stessi. Il verso dei fumi

è da considerare sempre dal profilo basso al

profilo alto della parete.

2 Giuntare gli elementi avendo cura di non

danneggiare la guarnizione inserita nel

bicchiere femmina. Per facilitare l’innesto degli

elementi lubrificare esternamente il bicchiere

maschio con idoneo prodotto per guarnizioni

in EPDM.

3 Montare e serrare le fasce di sicurezza a compressione meccanica ad ogni congiunzione con vite di serraggio rivolta verso la parete e con il

diametro minore della fascia rivolto verso il basso e il diametro maggiore rivolto verso l’alto. Assicurarsi che la fascia sia inserita perfettamente

nella nervatura dell’elemento inferiore per garantire la tenuta del sistema.

4 Rispettare i criteri di posizionamento degli elementi statici come riportato nella sezione “Prestazione dichiarata”.

5 Rispettare tassativamente la distanza da qualsiasi materiale combustibile.

Voce di capitolato

Elementi doppia parete plastica Plasterm PA della G.B.D. Spa rispondenti alla norma UNI EN 14471 con rispettiva marcatura CE e designazione

T120-H1-W-2-O10-LE-E-U0. Parete interna in PPe 120 °C e parete esterna in acciaio inox 304 di spessore 0,4 mm con finitura 2B antiriflesso per

non costituire situazione di disturbo alla viabilit

à, se collocati in prossimità di vie di circolazione o finitura Colore Rame Martellato e Ramata.

Bicchieratura con guarnizione di tenuta certificata secondo UNI EN 14241-1 e giunzione con fascia di sicurezza a compressione meccanica.

Coibentazione mediante camera d’aria con spessore pari a 10 mm. Resistente alla corrosione dei prodotti liquidi della combustione al

funzionamento in pressione/depressione e ad umido. Ideali per la realizzazione di condotti e camini al servizio di apparecchi a condensazione

con temperatura dei fumi limitata a non oltre i 120 °C. Sistema adatto all’installazione esterna o interna.

La posa deve essere realizzata secondo le istruzioni del fabbricante. La realizzazione dei sistemi di scarico dei prodotti della combustione deve

avvenire nel pieno rispetto dei requisiti di legge previsti dalle regolamentazioni vigenti.

Profilo

alto

Profilo

basso

1

2

3

Verso

dei fumi
