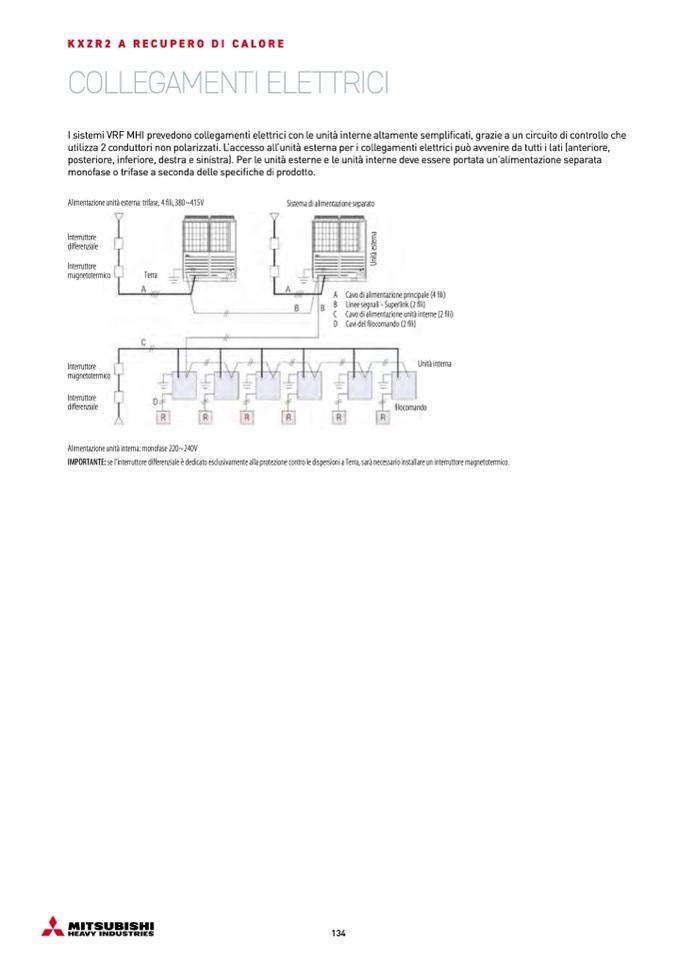

KXZR2 A RECUPERO DI CALORE

COLLEGAMENTI ELETTRICI

I sistemi VRF MHI prevedono collegamenti elettrici con le unità interne altamente semplificati, grazie a un circuito di controllo che

utilizza 2 conduttori non polarizzati. L’accesso all’unit

à esterna per i collegamenti elettrici può avvenire da tutti i lati (anteriore,

posteriore, inferiore, destra e sinistra). Per le unità esterne e le unità interne deve essere portata un’alimentazione separata

monofase o trifase a seconda delle speci

fiche di prodotto.

Alimentazione unit

à esterna: trifase, 4 fili, 380~415V

Sistema di alimentazione separato

A Cavo di alimentazione principale (4 fili)

B Linee segnali - Superlink (2 fili)

C Cavo di alimentazione unità interne (2 fili)

D Cavi del filocomando (2 fili)

Unit

à interna

filocomando

Interruttore

differenziale

Interruttore

magnetotermico

Interruttore

magnetotermico

Interruttore

differenziale

Terra

Alimentazione unit

à interna: monofase 220~240V

IMPORTANTE: se l’interruttore differenziale

è dedicato esclusivamente alla protezione contro le dispersioni a Terra, sar

à necessario installare un interruttore magnetotermico.
