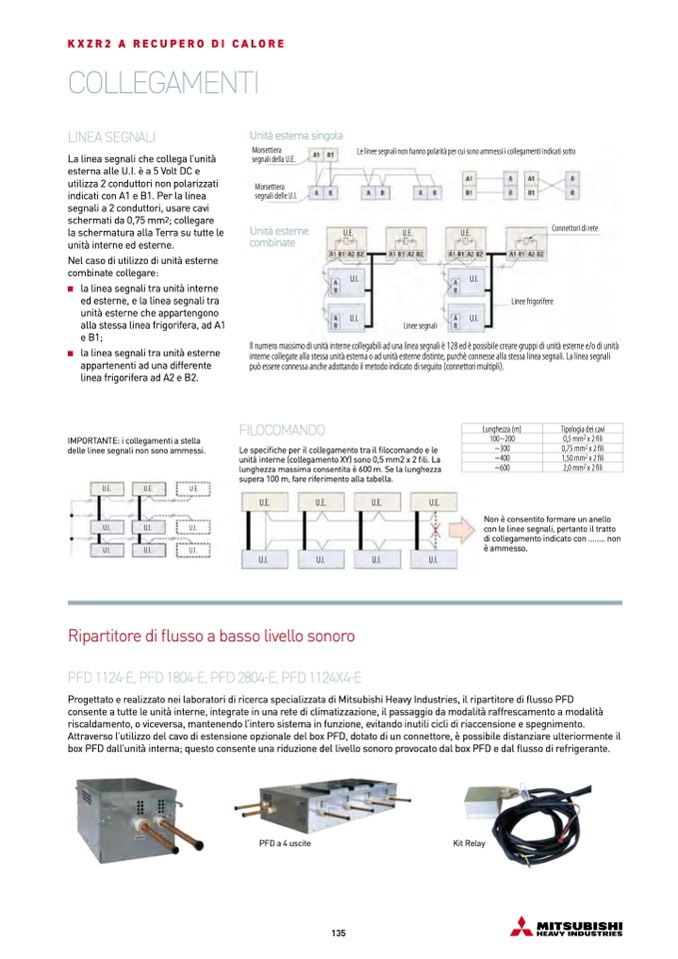

KXZR2 A RECUPERO DI CALORE

COLLEGAMENTI

LINEA SEGNALI

La linea segnali che collega l’unit

à

esterna alle U.I.

è a 5 Volt DC e

utilizza 2 conduttori non polarizzati

indicati con A1 e B1. Per la linea

segnali a 2 conduttori, usare cavi

schermati da 0,75 mm2; collegare

la schermatura alla Terra su tutte le

unità interne ed esterne.

Nel caso di utilizzo di unità esterne

combinate collegare:

la linea segnali tra unità interne

ed esterne, e la linea segnali tra

unità esterne che appartengono

alla stessa linea frigorifera, ad A1

e B1;

la linea segnali tra unità esterne

appartenenti ad una differente

linea frigorifera ad A2 e B2.

IMPORTANTE: i collegamenti a stella

delle linee segnali non sono ammessi.

U.E.

U.E.

U.E.

U.I.

U.I.

U.I.

U.I.

U.I.

U.I.

Unit

à esterna singola

Morsettiera

segnali della U.E.

Morsettiera

segnali delle U.I.

Unit

à esterne

U.E.

combinate

U.I.

U.I.

Le linee segnali non hanno polarit

à per cui sono ammessi i collegamenti indicati sotto

U.E.

U.E.

Connettori di rete

Linee frigorifere

Linee segnali

U.I.

U.I.

Il numero massimo di unità interne collegabili ad una linea segnali

è 128 ed è possibile creare gruppi di unità esterne e/o di unità

interne collegate alla stessa unità esterna o ad unit

à esterne distinte, purch

è connesse alla stessa linea segnali. La linea segnali

può essere connessa anche adottando il metodo indicato di seguito (connettori multipli).

FILOCOMANDO

Le speci

fiche per il collegamento tra il filocomando e le

unità interne (collegamento XY) sono 0,5 mm2 x 2 fili. La

lunghezza massima consentita è 600 m. Se la lunghezza

supera 100 m, fare riferimento alla tabella.

U.E.

U.E.

U.E.

U.E.

U.I.

U.I.

U.I.

U.I.

Lunghezza (m)

100~200

~300

~400

~600

Tipologia dei cavi

0,5 mm2 x 2 fili

0,75 mm2 x 2 fili

1,50 mm2 x 2 fili

2,0 mm2 x 2 fili

Ripartitore di

flusso a basso livello sonoro

PFD 1124-E, PFD 1804-E, PFD 2804-E, PFD 1124X4-E

Progettato e realizzato nei laboratori di ricerca specializzata di Mitsubishi Heavy Industries, il ripartitore di flusso PFD

consente a tutte le unit

à interne, integrate in una rete di climatizzazione, il passaggio da modalità raffrescamento a modalità

riscaldamento, o viceversa, mantenendo l’intero sistema in funzione, evitando inutili cicli di riaccensione e spegnimento.

Attraverso l’utilizzo del cavo di estensione opzionale del box PFD, dotato di un connettore,

è possibile distanziare ulteriormente il

box PFD dall’unit

à interna; questo consente una riduzione del livello sonoro provocato dal box PFD e dal

flusso di refrigerante.

Non è consentito formare un anello

con le linee segnali, pertanto il tratto

di collegamento indicato con ........ non

è ammesso.

PFD a 4 uscite

Kit Relay

135
