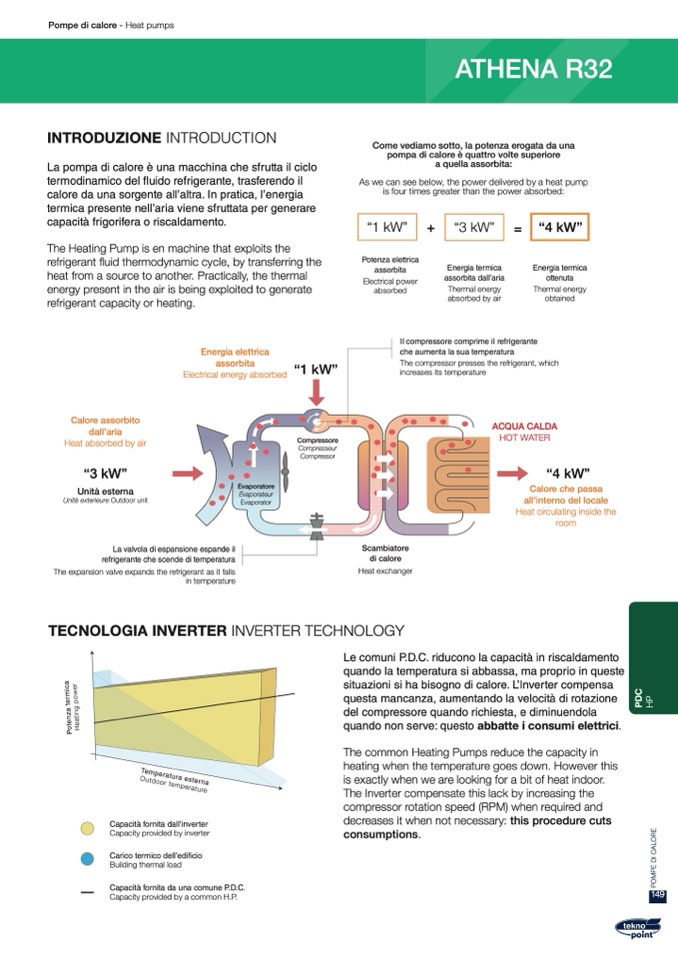

Pompe di calore - Heat pumps
ATHENA R32
INTRODUZIONE INTRODUCTION
La pompa di calore è una macchina che sfrutta il ciclo
termodinamico del fluido refrigerante, trasferendo il
calore da una sorgente all’altra. In pratica, l’energia
termica presente nell’aria viene sfruttata per generare
capacità frigorifera o riscaldamento.
The Heating Pump is en machine that exploits the
refrigerant fluid thermodynamic cycle, by transferring the
heat from a source to another. Practically, the thermal
energy present in the air is being exploited to generate
refrigerant capacity or heating.
Come vediamo sotto, la potenza erogata da una
pompa di calore è quattro volte superiore
a quella assorbita:
As we can see below, the power delivered by a heat pump
is four times greater than the power absorbed:
Calore assorbito
dall’aria
Heat absorbed by air
“3 kW”
Unità esterna
Unitè exterieure Outdoor unit
La valvola di espansione espande il
refrigerante che scende di temperatura
The expansion valve expands the refrigerant as it falls
in temperature
Evaporatore
Évaporateur
Evaporator
ACQUA CALDA
HOT WATER
“4 kW”
Calore che passa
all’interno del locale
Heat circulating inside the
room
P
O
M
P
E
D
I
C
A
L
O
R
E
P
D
C
H
P
P
o
t
e
n
z
a
t
e
r
m
i
c
a
H
e
a
t
i
n
g
p
o
w
e
r
Temperatura esterna
Outdoor temperature
Capacità fornita dall’inverter
Capacity provided by inverter
Carico termico dell’edificio
Building thermal load
Capacità fornita da una comune P.D.C.
Capacity provided by a common H.P.
Le comuni P.D.C. riducono la capacità in riscaldamento
quando la temperatura si abbassa, ma proprio in queste
situazioni si ha bisogno di calore. L’Inverter compensa
questa mancanza, aumentando la velocità di rotazione
del compressore quando richiesta, e diminuendola
quando non serve: questo abbatte i consumi elettrici.
The common Heating Pumps reduce the capacity in
heating when the temperature goes down. However this
is exactly when we are looking for a bit of heat indoor.
The Inverter compensate this lack by increasing the
compressor rotation speed (RPM) when required and
decreases it when not necessary: this procedure cuts
consumptions.
Energia elettrica
assorbita
Electrical energy absorbed
“1 kW”
Compressore
Compresseur
Compressor
Il compressore comprime il refrigerante
che aumenta la sua temperatura
The compressor presses the refrigerant, which
increases its temperature
TECNOLOGIA INVERTER INVERTER TECHNOLOGY
“1 kW”
Potenza elettrica
assorbita
Electrical power
absorbed
+
=
Energia termica
assorbita dall’aria
Thermal energy
absorbed by air
Energia termica
ottenuta
Thermal energy
obtained
Scambiatore
di calore
Heat exchanger
“3 kW”
“4 kW”
