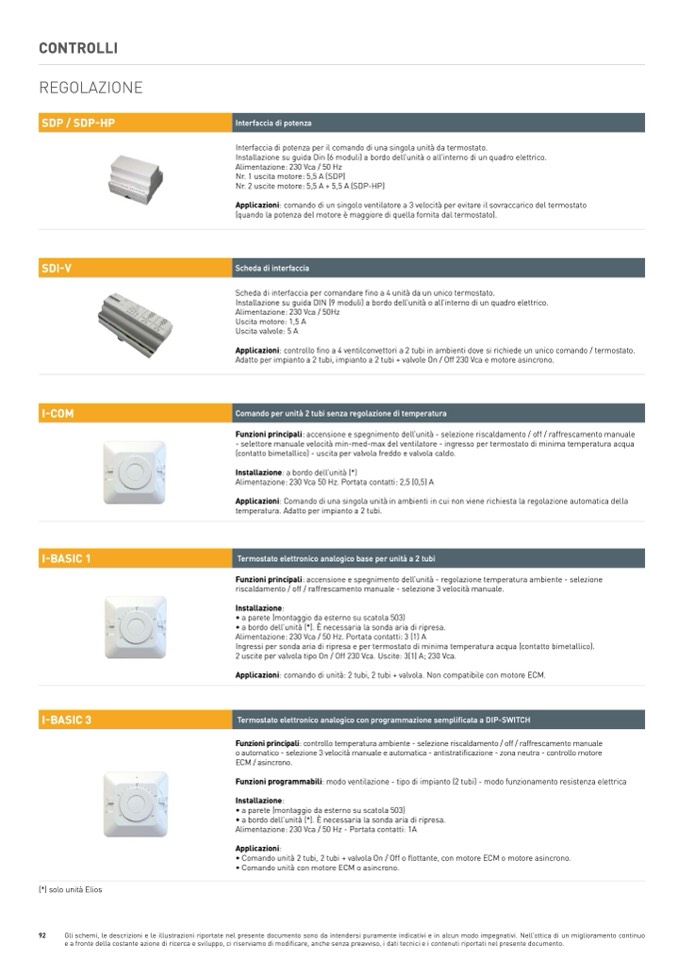

CONTROLLI

REGOLAZIONE

SDP / SDP-HP

Interfaccia di potenza

Interfaccia di potenza per il comando di una singola unità da termostato.

Installazione su guida Din (6 moduli) a bordo dell’unità o all’interno di un quadro elettrico.

Alimentazione: 230 Vca / 50 Hz

Nr. 1 uscita motore: 5,5 A (SDP)

Nr. 2 uscite motore: 5,5 A + 5,5 A (SDP-HP)

Applicazioni: comando di un singolo ventilatore a 3 velocità per evitare il sovraccarico del termostato

(quando la potenza del motore è maggiore di quella fornita dal termostato).

Scheda di interfaccia per comandare fino a 4 unità da un unico termostato.

Installazione su guida DIN (9 moduli) a bordo dell’unità o all’interno di un quadro elettrico.

Alimentazione: 230 Vca / 50Hz

Uscita motore: 1,5 A

Uscita valvole: 5 A

Applicazioni: controllo fino a 4 ventilconvettori a 2 tubi in ambienti dove si richiede un unico comando / termostato.

Adatto per impianto a 2 tubi, impianto a 2 tubi + valvole On / Off 230 Vca e motore asincrono.

Funzioni principali: accensione e spegnimento dell’unità - selezione riscaldamento / off / raffrescamento manuale

- selettore manuale velocità min-med-max del ventilatore - ingresso per termostato di minima temperatura acqua

(contatto bimetallico) - uscita per valvola freddo e valvola caldo.

Installazione: a bordo dell’unità (*)

Alimentazione: 230 Vca 50 Hz. Portata contatti: 2,5 (0,5) A

Applicazioni: Comando di una singola unità in ambienti in cui non viene richiesta la regolazione automatica della

temperatura. Adatto per impianto a 2 tubi.

Funzioni principali: accensione e spegnimento dell’unità - regolazione temperatura ambiente - selezione

riscaldamento / off / raffrescamento manuale - selezione 3 velocità manuale.

Installazione:

• a parete (montaggio da esterno su scatola 503)

• a bordo dell’unità (*). È necessaria la sonda aria di ripresa.

Alimentazione: 230 Vca / 50 Hz. Portata contatti: 3 (1) A

Ingressi per sonda aria di ripresa e per termostato di minima temperatura acqua (contatto bimetallico).

2 uscite per valvola tipo On / Off 230 Vca. Uscite: 3(1) A; 230 Vca.

Applicazioni: comando di unità: 2 tubi, 2 tubi + valvola. Non compatibile con motore ECM.

Funzioni principali: controllo temperatura ambiente - selezione riscaldamento / off / raffrescamento manuale

o automatico - selezione 3 velocità manuale e automatica - antistratificazione - zona neutra - controllo motore

ECM / asincrono.

Funzioni programmabili: modo ventilazione - tipo di impianto (2 tubi) - modo funzionamento resistenza elettrica

Installazione:

• a parete (montaggio da esterno su scatola 503)

• a bordo dell’unità (*). È necessaria la sonda aria di ripresa.

Alimentazione: 230 Vca / 50 Hz - Portata contatti: 1A

Applicazioni:

• Comando unità 2 tubi, 2 tubi + valvola On / Off o flottante, con motore ECM o motore asincrono.

• Comando unità con motore ECM o asincrono.

SDI-V

Scheda di interfaccia

I-COM

Comando per unità 2 tubi senza regolazione di temperatura

I-BASIC 1

Termostato elettronico analogico base per unità a 2 tubi

I-BASIC 3

Termostato elettronico analogico con programmazione semplificata a DIP-SWITCH

(*) solo unità Elios

92
