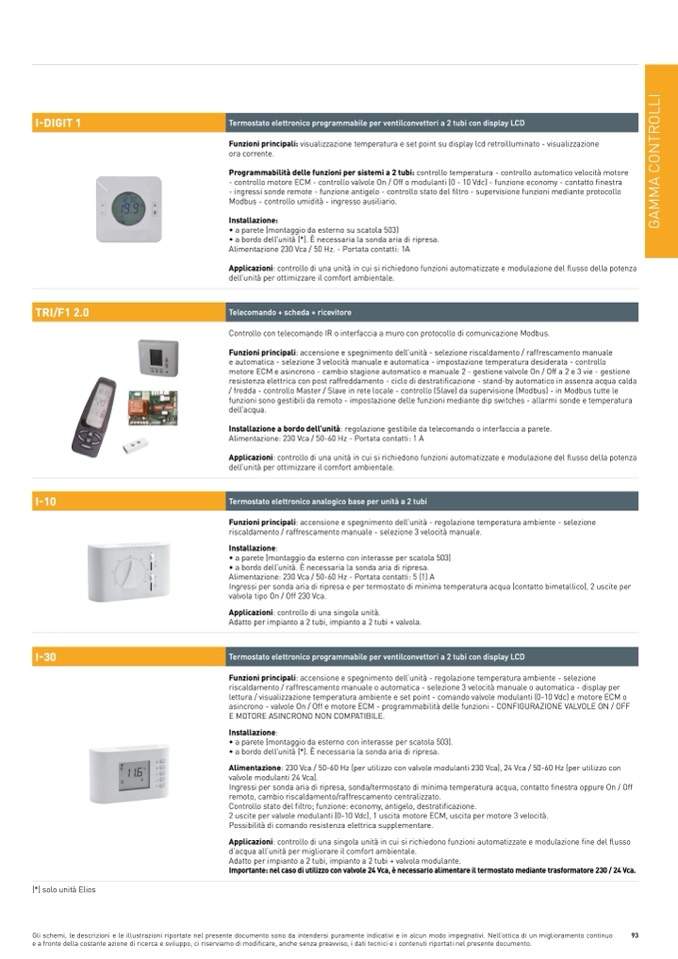

I-DIGIT 1
Termostato elettronico programmabile per ventilconvettori a 2 tubi con display LCD
(*) solo unità Elios
Funzioni principali: visualizzazione temperatura e set point su display lcd retroilluminato - visualizzazione
ora corrente.
Programmabilità delle funzioni per sistemi a 2 tubi: controllo temperatura - controllo automatico velocità motore
- controllo motore ECM - controllo valvole On / Off o modulanti (0 - 10 Vdc) - funzione economy - contatto finestra
- ingressi sonde remote - funzione antigelo - controllo stato del filtro - supervisione funzioni mediante protocollo
Modbus - controllo umidità - ingresso ausiliario.
Installazione:
• a parete (montaggio da esterno su scatola 503)
• a bordo dell’unità (*). È necessaria la sonda aria di ripresa.
Alimentazione 230 Vca / 50 Hz. - Portata contatti: 1A
Applicazioni: controllo di una unità in cui si richiedono funzioni automatizzate e modulazione del flusso della potenza
dell’unità per ottimizzare il comfort ambientale.
Controllo con telecomando IR o interfaccia a muro con protocollo di comunicazione Modbus.
Funzioni principali: accensione e spegnimento dell’unità - selezione riscaldamento / raffrescamento manuale
e automatica - selezione 3 velocità manuale e automatica - impostazione temperatura desiderata - controllo
motore ECM e asincrono - cambio stagione automatico e manuale 2 - gestione valvole On / Off a 2 e 3 vie - gestione
resistenza elettrica con post raffreddamento - ciclo di destratificazione - stand-by automatico in assenza acqua calda
/ fredda - controllo Master / Slave in rete locale - controllo (Slave) da supervisione (Modbus) - in Modbus tutte le
funzioni sono gestibili da remoto - impostazione delle funzioni mediante dip switches - allarmi sonde e temperatura
dell’acqua.
Installazione a bordo dell’unità: regolazione gestibile da telecomando o interfaccia a parete.
Alimentazione: 230 Vca / 50-60 Hz - Portata contatti: 1 A
Applicazioni: controllo di una unità in cui si richiedono funzioni automatizzate e modulazione del flusso della potenza
dell’unità per ottimizzare il comfort ambientale.
Funzioni principali: accensione e spegnimento dell’unità - regolazione temperatura ambiente - selezione
riscaldamento / raffrescamento manuale - selezione 3 velocità manuale.
Installazione:
• a parete (montaggio da esterno con interasse per scatola 503)
• a bordo dell’unità. È necessaria la sonda aria di ripresa.
Alimentazione: 230 Vca / 50-60 Hz - Portata contatti: 5 (1) A
Ingressi per sonda aria di ripresa e per termostato di minima temperatura acqua (contatto bimetallico), 2 uscite per
valvola tipo On / Off 230 Vca.
Applicazioni: controllo di una singola unità.
Adatto per impianto a 2 tubi, impianto a 2 tubi + valvola.
Funzioni principali: accensione e spegnimento dell’unità - regolazione temperatura ambiente - selezione
riscaldamento / raffrescamento manuale o automatica - selezione 3 velocità manuale o automatica - display per
lettura / visualizzazione temperatura ambiente e set point - comando valvole modulanti (0-10 Vdc) e motore ECM o
asincrono - valvole On / Off e motore ECM - programmabilità delle funzioni - CONFIGURAZIONE VALVOLE ON / OFF
E MOTORE ASINCRONO NON COMPATIBILE.
Installazione:
• a parete (montaggio da esterno con interasse per scatola 503).
• a bordo dell’unità (*). È necessaria la sonda aria di ripresa.
Alimentazione: 230 Vca / 50-60 Hz (per utilizzo con valvole modulanti 230 Vca), 24 Vca / 50-60 Hz (per utilizzo con
valvole modulanti 24 Vca).
Ingressi per sonda aria di ripresa, sonda/termostato di minima temperatura acqua, contatto finestra oppure On / Off
remoto, cambio riscaldamento/raffrescamento centralizzato.
Controllo stato del filtro; funzione: economy, antigelo, destratificazione.
2 uscite per valvole modulanti (0-10 Vdc), 1 uscita motore ECM, uscita per motore 3 velocità.
Possibilità di comando resistenza elettrica supplementare.
Applicazioni: controllo di una singola unità in cui si richiedono funzioni automatizzate e modulazione fine del flusso
d’acqua all’unità per migliorare il comfort ambientale.
Adatto per impianto a 2 tubi, impianto a 2 tubi + valvola modulante.
Importante: nel caso di utilizzo con valvole 24 Vca, è necessario alimentare il termostato mediante trasformatore 230 / 24 Vca.
Gli schemi, le descrizioni e le illustrazioni riportate nel presente documento sono da intendersi puramente indicativi e in alcun modo impegnativi. Nell’ottica di un miglioramento continuo
93
e a fronte della costante azione di ricerca e sviluppo, ci riserviamo di modificare, anche senza preavviso, i dati tecnici e i contenuti riportati nel presente documento.
TRI/F1 2.0
Telecomando + scheda + ricevitore
I-10
Termostato elettronico analogico base per unità a 2 tubi
I-30
Termostato elettronico programmabile per ventilconvettori a 2 tubi con display LCD
