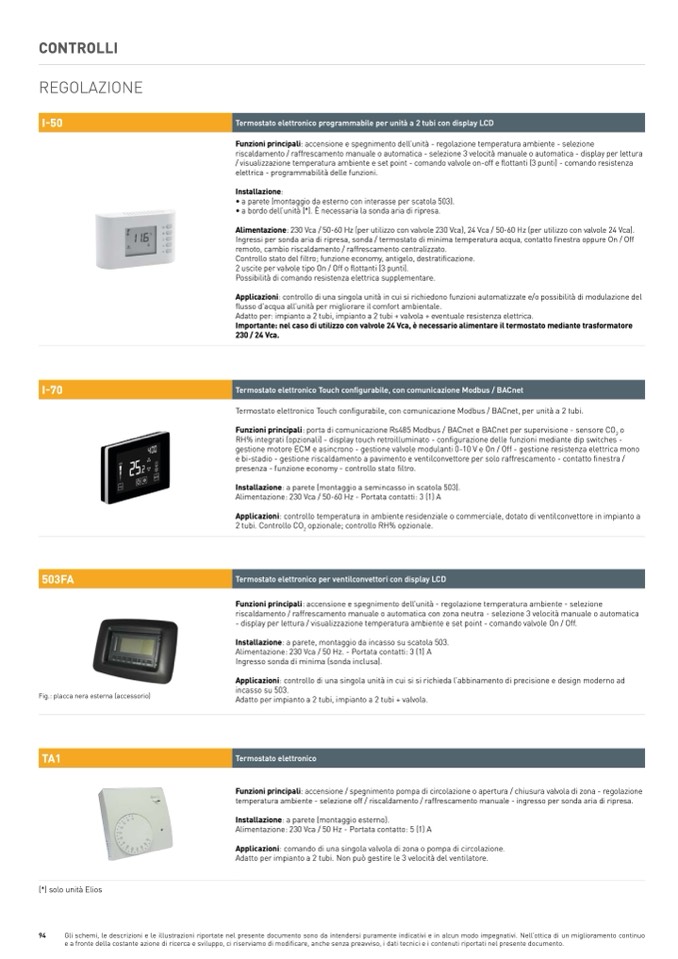

CONTROLLI

REGOLAZIONE

I-50

Termostato elettronico programmabile per unità a 2 tubi con display LCD

Funzioni principali: accensione e spegnimento dell’unità - regolazione temperatura ambiente - selezione

riscaldamento / raffrescamento manuale o automatica - selezione 3 velocità manuale o automatica - display per lettura

/ visualizzazione temperatura ambiente e set point - comando valvole on-off e flottanti (3 punti) - comando resistenza

elettrica - programmabilità delle funzioni.

Installazione:

• a parete (montaggio da esterno con interasse per scatola 503).

• a bordo dell’unità (*). È necessaria la sonda aria di ripresa.

Alimentazione: 230 Vca / 50-60 Hz (per utilizzo con valvole 230 Vca), 24 Vca / 50-60 Hz (per utilizzo con valvole 24 Vca).

Ingressi per sonda aria di ripresa, sonda / termostato di minima temperatura acqua, contatto finestra oppure On / Off

remoto, cambio riscaldamento / raffrescamento centralizzato.

Controllo stato del filtro; funzione economy, antigelo, destratificazione.

2 uscite per valvole tipo On / Off o flottanti (3 punti).

Possibilità di comando resistenza elettrica supplementare.

Applicazioni: controllo di una singola unità in cui si richiedono funzioni automatizzate e/o possibilità di modulazione del

flusso d’acqua all’unità per migliorare il comfort ambientale.

Adatto per: impianto a 2 tubi, impianto a 2 tubi + valvola + eventuale resistenza elettrica.

Importante: nel caso di utilizzo con valvole 24 Vca, è necessario alimentare il termostato mediante trasformatore

230 / 24 Vca.

I-70

Termostato elettronico Touch configurabile, con comunicazione Modbus / BACnet

503FA

Termostato elettronico per ventilconvettori con display LCD

Fig.: placca nera esterna (accessorio)

Termostato elettronico Touch configurabile, con comunicazione Modbus / BACnet, per unità a 2 tubi.

Funzioni principali: porta di comunicazione Rs485 Modbus / BACnet e BACnet per supervisione - sensore CO

2

o

RH% integrati (opzionali) - display touch retroilluminato - configurazione delle funzioni mediante dip switches -

gestione motore ECM e asincrono - gestione valvole modulanti 0-10 V e On / Off - gestione resistenza elettrica mono

e bi-stadio - gestione riscaldamento a pavimento e ventilconvettore per solo raffrescamento - contatto finestra /

presenza - funzione economy - controllo stato filtro.

Installazione: a parete (montaggio a semincasso in scatola 503).

Alimentazione: 230 Vca / 50-60 Hz - Portata contatti: 3 (1) A

Applicazioni: controllo temperatura in ambiente residenziale o commerciale, dotato di ventilconvettore in impianto a

2 tubi. Controllo CO

2

opzionale; controllo RH% opzionale.

Funzioni principali: accensione e spegnimento dell’unità - regolazione temperatura ambiente - selezione

riscaldamento / raffrescamento manuale o automatica con zona neutra - selezione 3 velocità manuale o automatica

- display per lettura / visualizzazione temperatura ambiente e set point - comando valvole On / Off.

Installazione: a parete, montaggio da incasso su scatola 503.

Alimentazione: 230 Vca / 50 Hz. - Portata contatti: 3 (1) A

Ingresso sonda di minima (sonda inclusa).

Applicazioni: controllo di una singola unità in cui si si richieda l’abbinamento di precisione e design moderno ad

incasso su 503.

Adatto per impianto a 2 tubi, impianto a 2 tubi + valvola.

Funzioni principali: accensione / spegnimento pompa di circolazione o apertura / chiusura valvola di zona - regolazione

temperatura ambiente - selezione off / riscaldamento / raffrescamento manuale - ingresso per sonda aria di ripresa.

Installazione: a parete (montaggio esterno).

Alimentazione: 230 Vca / 50 Hz - Portata contatto: 5 (1) A

Applicazioni: comando di una singola valvola di zona o pompa di circolazione.

Adatto per impianto a 2 tubi. Non può gestire le 3 velocità del ventilatore.

TA1

Termostato elettronico

(*) solo unità Elios

94
