FAN 01

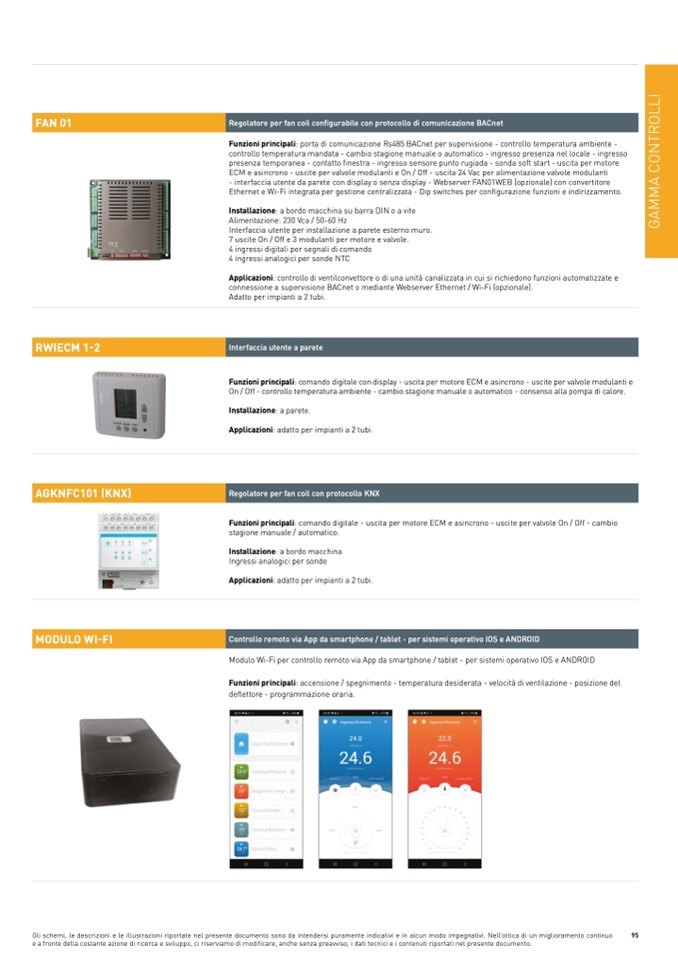

Regolatore per fan coil configurabile con protocollo di comunicazione BACnet

Funzioni principali: porta di comunicazione Rs485 BACnet per supervisione - controllo temperatura ambiente -

controllo temperatura mandata - cambio stagione manuale o automatico - ingresso presenza nel locale - ingresso

presenza temporanea - contatto finestra - ingresso sensore punto rugiada - sonda soft start - uscita per motore

ECM e asincrono - uscite per valvole modulanti e On / Off - uscita 24 Vac per alimentazione valvole modulanti

- interfaccia utente da parete con display o senza display - Webserver FAN01WEB (opzionale) con convertitore

Ethernet e Wi-Fi integrata per gestione centralizzata - Dip switches per configurazione funzioni e indirizzamento.

Installazione: a bordo macchina su barra DIN o a vite

Alimentazione: 230 Vca / 50-60 Hz

Interfaccia utente per installazione a parete esterno muro.

7 uscite On / Off e 3 modulanti per motore e valvole.

4 ingressi digitali per segnali di comando

4 ingressi analogici per sonde NTC

Applicazioni: controllo di ventilconvettore o di una unità canalizzata in cui si richiedono funzioni automatizzate e

connessione a supervisione BACnet o mediante Webserver Ethernet / Wi-Fi (opzionale).

Adatto per impianti a 2 tubi.

Funzioni principali: comando digitale con display - uscita per motore ECM e asincrono - uscite per valvole modulanti e

On / Off - controllo temperatura ambiente - cambio stagione manuale o automatico - consenso alla pompa di calore.

Installazione: a parete.

Applicazioni: adatto per impianti a 2 tubi.

Funzioni principali: comando digitale - uscita per motore ECM e asincrono - uscite per valvole On / Off - cambio

stagione manuale / automatico.

Installazione: a bordo macchina

Ingressi analogici per sonde

Applicazioni: adatto per impianti a 2 tubi.

Modulo Wi-Fi per controllo remoto via App da smartphone / tablet - per sistemi operativo IOS e ANDROID

Funzioni principali: accensione / spegnimento - temperatura desiderata - velocità di ventilazione - posizione del

deflettore - programmazione oraria.

Gli schemi, le descrizioni e le illustrazioni riportate nel presente documento sono da intendersi puramente indicativi e in alcun modo impegnativi. Nell’ottica di un miglioramento continuo

95

e a fronte della costante azione di ricerca e sviluppo, ci riserviamo di modificare, anche senza preavviso, i dati tecnici e i contenuti riportati nel presente documento.

RWIECM 1-2

Interfaccia utente a parete

AGKNFC101 (KNX)

Regolatore per fan coil con protocollo KNX

MODULO WI-FI

Controllo remoto via App da smartphone / tablet - per sistemi operativo IOS e ANDROID
