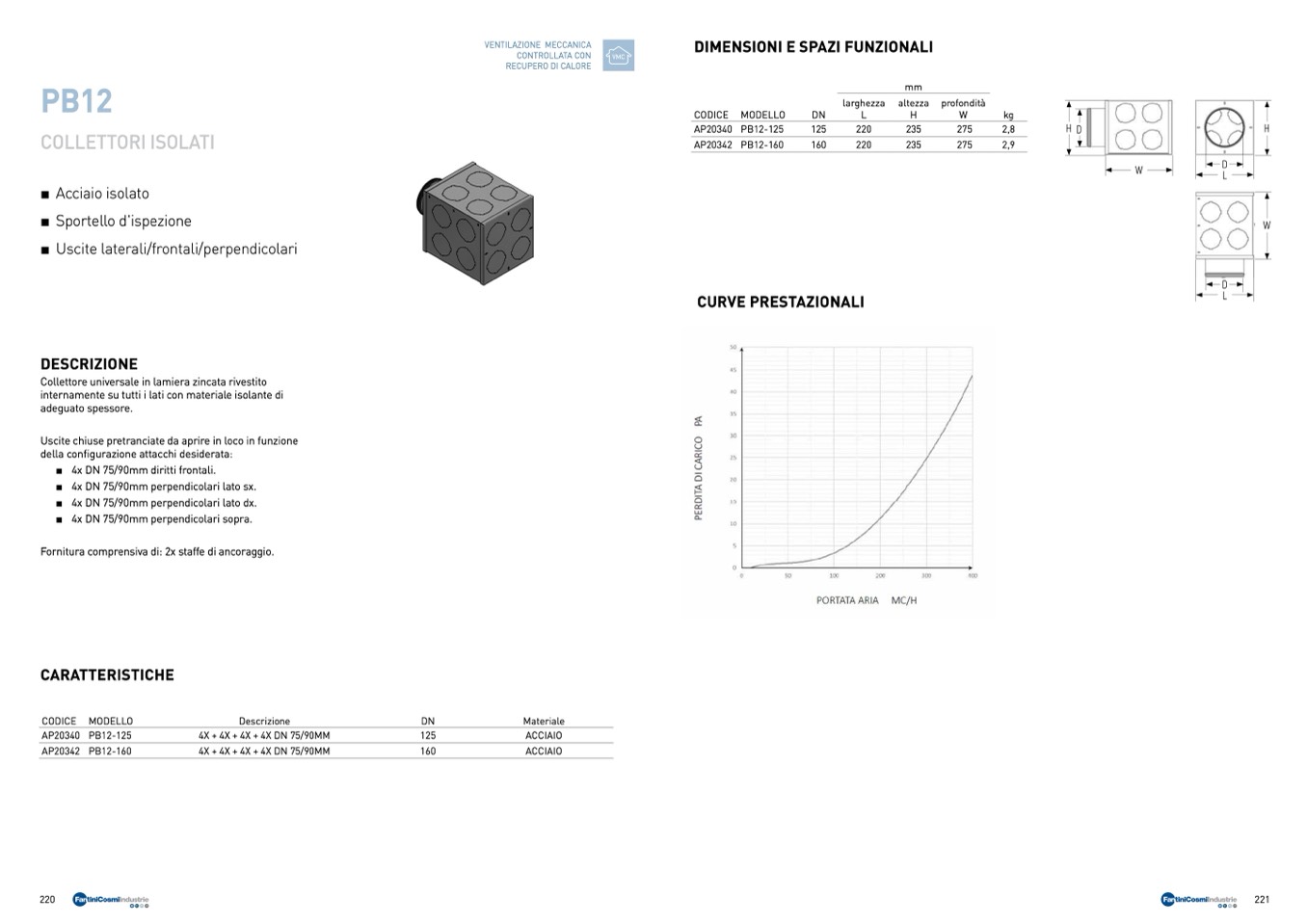

PB12

COLLETTORI ISOLATI

■ Acciaio isolato

■ Sportello d'ispezione

■ Uscite laterali/frontali/perpendicolari

DESCRIZIONE

Collettore universale in lamiera zincata rivestito

internamente su tutti i lati con materiale isolante di

adeguato spessore.

Uscite chiuse pretranciate da aprire in loco in funzione

della configurazione attacchi desiderata:

■ 4x DN 75/90mm diritti frontali.

■ 4x DN 75/90mm perpendicolari lato sx.

■ 4x DN 75/90mm perpendicolari lato dx.

■ 4x DN 75/90mm perpendicolari sopra.

Fornitura comprensiva di: 2x staffe di ancoraggio.

CODICE

AP20340 PB12-125

AP20342 PB12-160

mm

larghezza altezza profondità

CARATTERISTICHE

CODICE MODELLO

Descrizione

4X + 4X + 4X + 4X DN 75/90MM

4X + 4X + 4X + 4X DN 75/90MM

DN

125

160

Materiale

ACCIAIO

ACCIAIO

AP20340

AP20342

PB12-125

PB12-160

220

221

CODICE

SCO124044

SCO164044

DESCRIZIONE

1x DN 125mm - 4+4+4x DN 75/90mm

1x DN 160mm - 4+4+4x DN 75/90mm

SCO124044-SCO164044

79

272

VENTILAZIONE MECCANICA

CONTROLLATA CON

RECUPERO DI CALORE

223

VMC

223

REVISION HISTORY

REV

DESCRIPTION

DATE

APPROVED

DIMENSIONI E SPAZI FUNZIONALI

3

5

0

2

3

5

2

3

5

MODELLO

DN

L

125

220

160

220

DN 125 / DN 160

H

235

235

W

275

275

kg

2,8

2,9

CURVE PRESTAZIONALI

UNLESS OTHERWISE SPECIFIED

DIMENSIONS ARE IN MILLIMETERS

ANGLES ±0.1°

00

TITLE

DWG NO

SIZE

SCALE:

WEIGHT:

UNIVERSAL MANIFOLDS

A2 DRAWN BY: MR1

FILE NAME: SCO164044.dft

DATE

10/29/18

SHEET 1 OF 1

REV

H D

H

W

D

L

D

L

W
