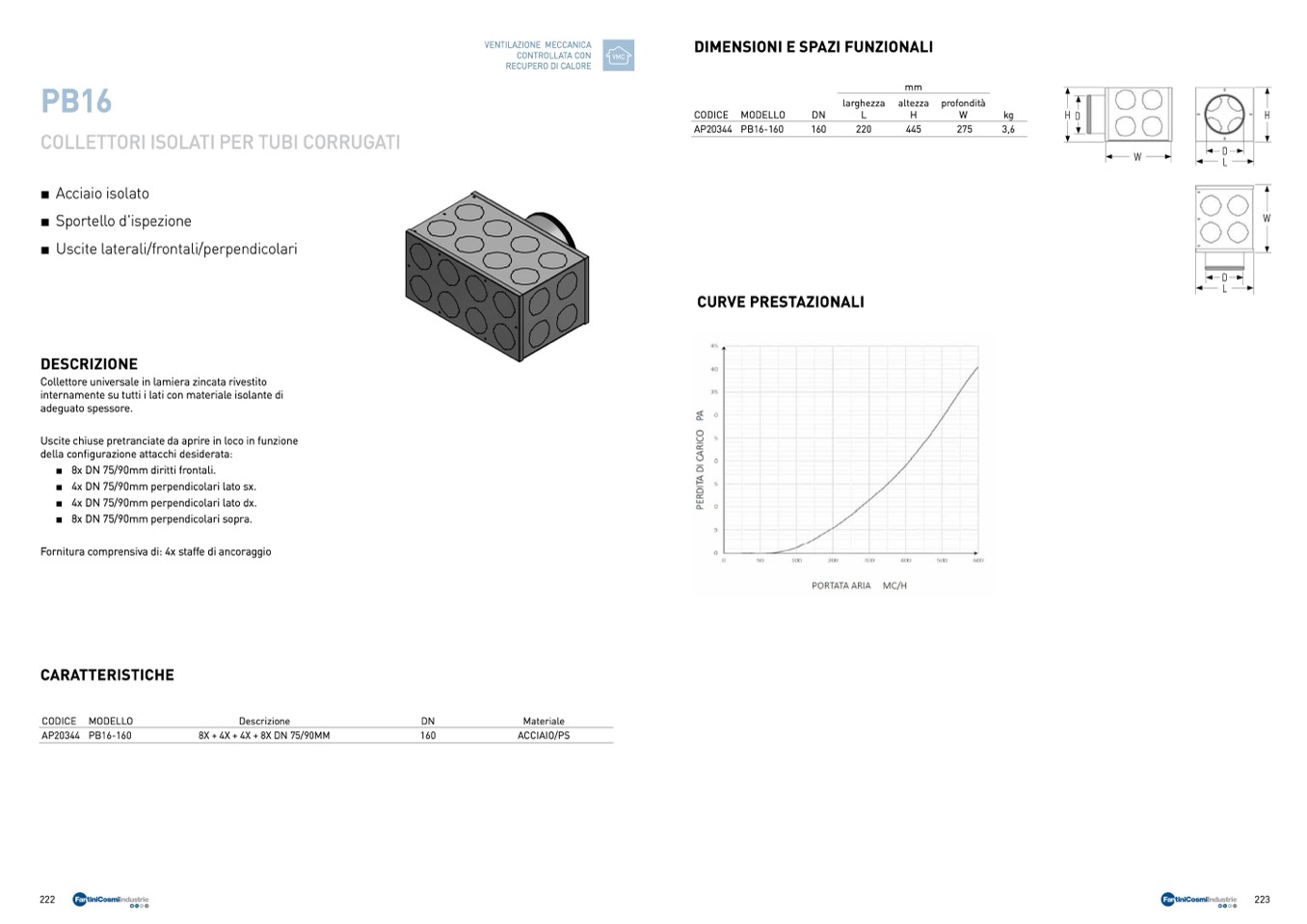

PB16

COLLETTORI ISOLATI PER TUBI CORRUGATI

H

■ Acciaio isolato

■ Sportello d'ispezione

■ Uscite laterali/frontali/perpendicolari

DESCRIZIONE

Collettore universale in lamiera zincata rivestito

internamente su tutti i lati con materiale isolante di

adeguato spessore.

Uscite chiuse pretranciate da aprire in loco in funzione

della configurazione attacchi desiderata:

■ 8x DN 75/90mm diritti frontali.

■ 4x DN 75/90mm perpendicolari lato sx.

■ 4x DN 75/90mm perpendicolari lato dx.

■ 8x DN 75/90mm perpendicolari sopra.

Fornitura comprensiva di: 4x staffe di ancoraggio

447

CARATTERISTICHE

CODICE MODELLO

AP20344 PB16-160

Descrizione

8X + 4X + 4X + 8X DN 75/90MM

DN

160

Materiale

ACCIAIO/PS

222

223

CODICE

SCO164084

SCO204084

DESCRIZIONE

TITLE

DWG NO

SIZE

A2

UNIVERSAL MANIFOLDS

SCO164084-SCO204084

79

273

447

1x DN 160mm - 4+8+4x DN 75/90mm

1x DN 200mm - 4+8+4x DN 75/90mm

DRAWN BY: MR1

DATE

10/29/18

SHEET 1 OF 1

REV

VENTILAZIONE MECCANICA

CONTROLLATA CON

RECUPERO DI CALORE

VMC

DIMENSIONI E SPAZI FUNZIONALI

mm

larghezza altezza profondità

CODIC

E

MODELLO

DN

L

H

W

kg

HD

2

7

3

3

5

2

2

2

4

2

2

4

DN

AP20344 PB16-160

160

220

445

275

3,6

DN 160 / DN 200

CURVE PRESTAZIONALI

UNLESS OTHERWISE SPECIFIED

DIMENSIONS ARE IN MILLIMETERS

ANGLES ±0.1°

FILE NAME: SCO204084.dft

00

SCALE:

WEIGHT:

W

D

L

D

L

W
