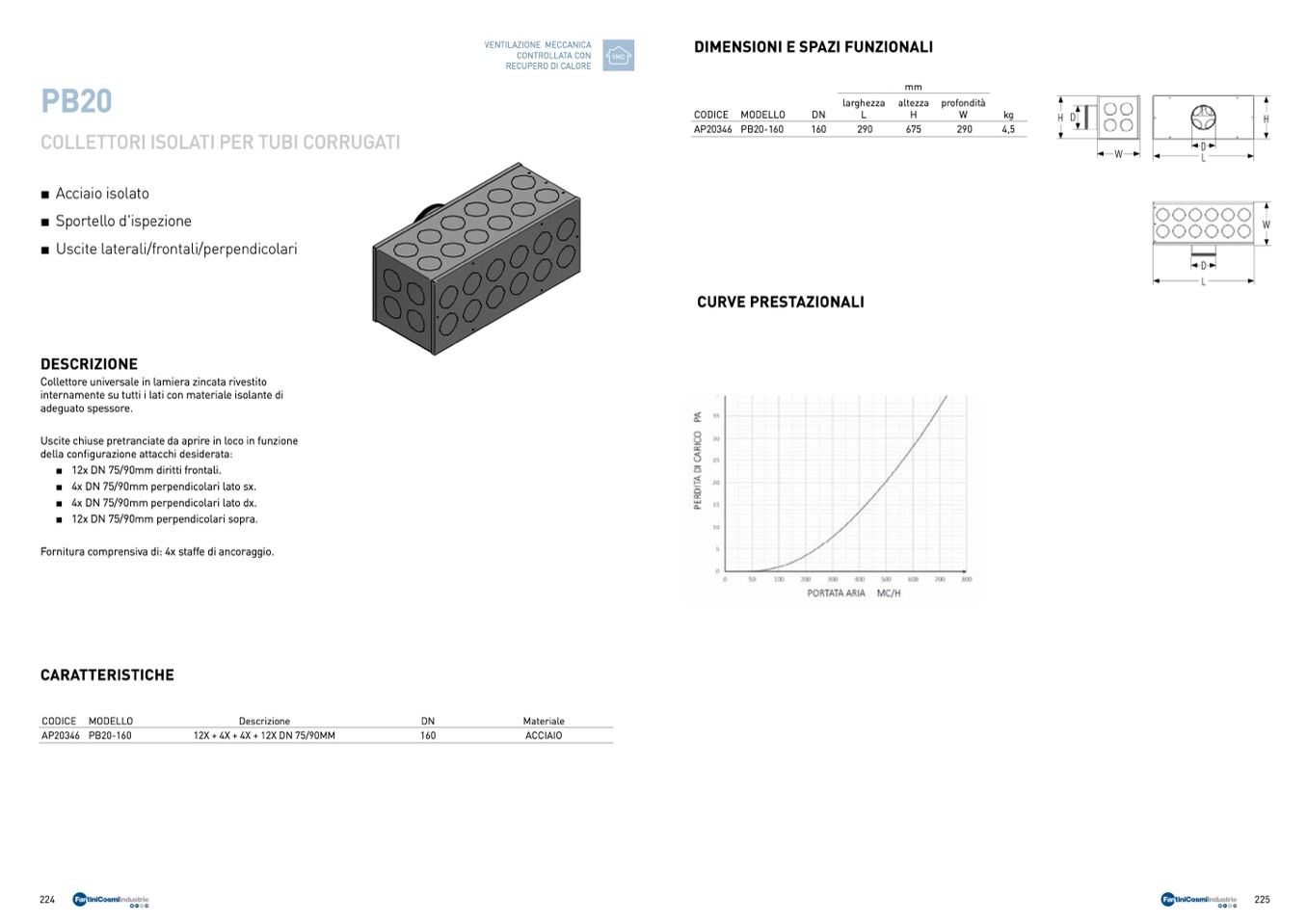

PB20

COLLETTORI I

■ Acciaio isolato

■ Sportello d'ispezione

■ Uscite laterali/frontali/perpendicolari

676

Collettore universale in lamiera zincata rivestito

internamente su tutti i lati con materiale isolante di

adeguato spessore.

Uscite chiuse pretranciate da aprire in loco in funzione

della configurazione attacchi desiderata:

■ 12x DN 75/90mm diritti frontali.

■ 4x DN 75/90mm perpendicolari lato sx.

■ 4x DN 75/90mm perpendicolari lato dx.

■ 12x DN 75/90mm perpendicolari sopra.

Fornitura comprensiva di: 4x staffe di ancoraggio.

CODICE MODELLO

AP20346 PB20-160

mm

larghezza altezza profondità

DESCRIZIONE

CARATTERISTICHE

CODICE MODELLO

AP20346 PB20-160

TITLE

DWG NO

SIZE

UNIVERSAL MANIFOLDS

SCO164124-SCO204124

224

225

6

OLATI PER TUBI CORRUGATI

W

D

L

D

L

S

77

UNLESS OTHERWISE SPECIFIED

DIMENSIONS ARE IN MILLIMETERS

ANGLES ±0.1°

Descrizione

DN

12X + 4X + 4X + 12X DN 75/90MM

160

A2 DRAWN BY: MR1

FILE NAME: SCO204124.dft

00

VENTILAZIONE MECCANICA

CONTROLLATA CON

RECUPERO DI CALORE

REVISION HISTORY

REV

DESCRIPTION

DATE

APPROVED

VMC

DIMENSIONI E SPAZI FUNZIONALI

SCALE:

WEIGHT:

Materiale

ACCIAIO

DATE

10/29/18

SHEET 1 OF 1

REV

CURVE PRESTAZIONALI

DN

L

160

290

H

675

W

290

kg

4,5

H D

H

W

2

8

8

3

6

6

2

9

7
