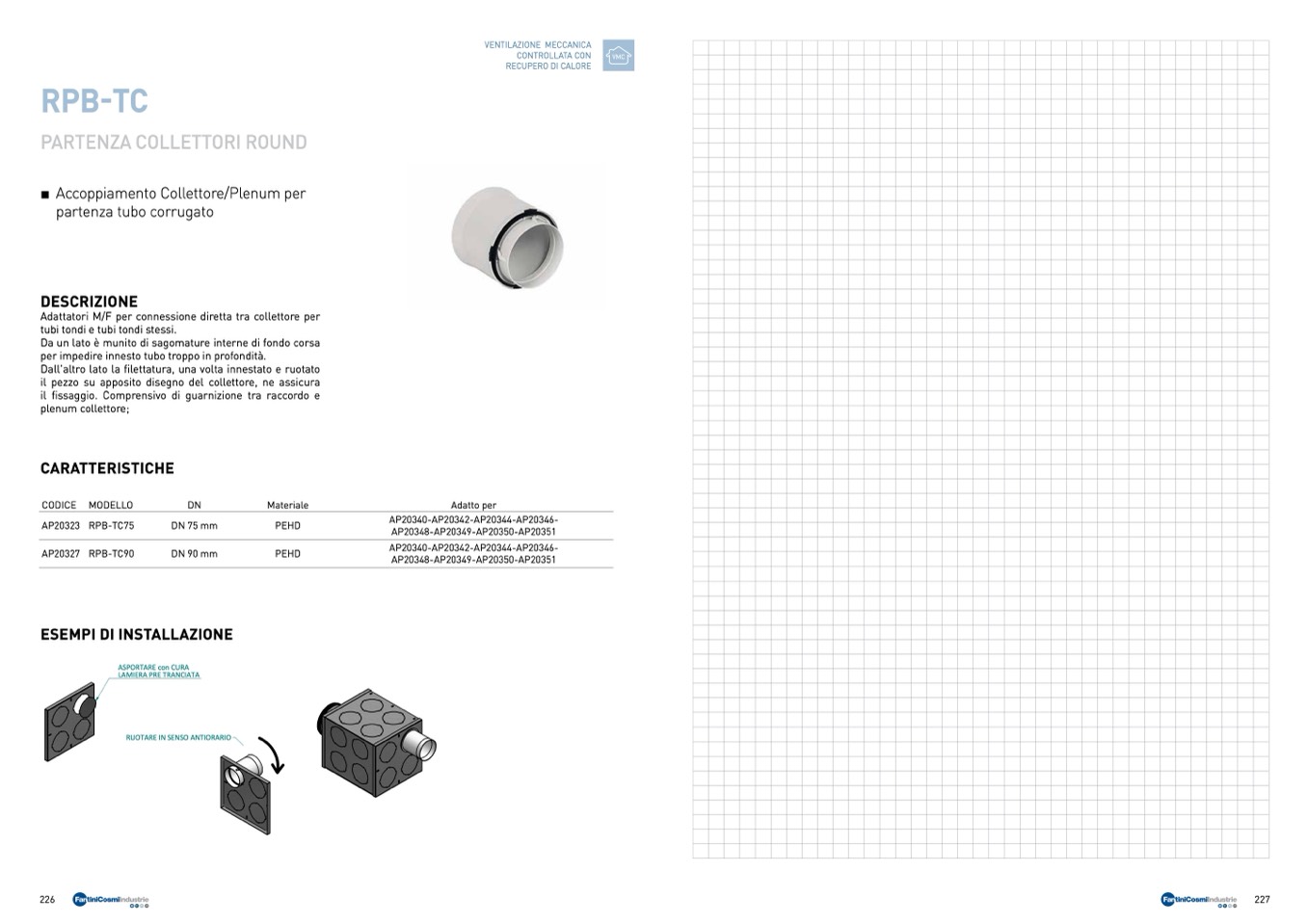

RPB-TC

PARTENZA COLLETTORI ROUND

■ Accoppiamento Collettore/Plenum per

partenza tubo corrugato

DESCRIZIONE

Adattatori M/F per connessione diretta tra collettore per

tubi tondi e tubi tondi stessi.

A

Da un lato è munito di sagomature interne di fondo corsa

per impedire innesto tubo troppo in profondità.

Dall'altro lato la

filettatura, una volta innestato e ruotato

il pezzo su apposito disegno del collettore, ne assicura

il fissaggio. Comprensivo di guarnizione tra raccordo e

REV

REVISION HISTORY

DESCRIPTION

DATE

APPROVED

plenum collettore;

CARATTERISTICHE

80

77

91

CODICE MODELLO

AP20323 RPB-TC75

AP20327 RPB-TC90

DN

DN 75 mm

A

DN 90 mm

Materiale

75

Adatto per

83

PEHD

PEHD

SEZIONE AA-PA20340-AP20342-AP20344-AP20346-

AP20348-AP20349-AP20350-AP20351

AP20340-AP20342-AP20344-AP20346-

AP20348-AP20349-AP20350-AP20351

VENTILAZIONE MECCANICA

CONTROLLATA CON

RECUPERO DI CALORE

VMC

1

1

1

2

0

1

0

3

Esempio di Montaggio

ESEMPI DI INSTALLAZIONE

226

227

ASPORTARE con CURA

LAMIERA PRE TRANCIATA

RUOTARE IN SENSO ANTIORARIO

Plenum

SRS075140

UNLESS OTHERWISE SPECIFIED

DIMENSIONS ARE IN MILLIMETERS

ANGLES ±0.1°

DRAWN BY: MR1

DATE

10/25/18

SHEET 1 OF 1

REV

00

TITLE

DWG NO

SIZE

A2

ROUND SYSTEM

FILE NAME: SRS075140.dft

SCALE:

WEIGHT:
