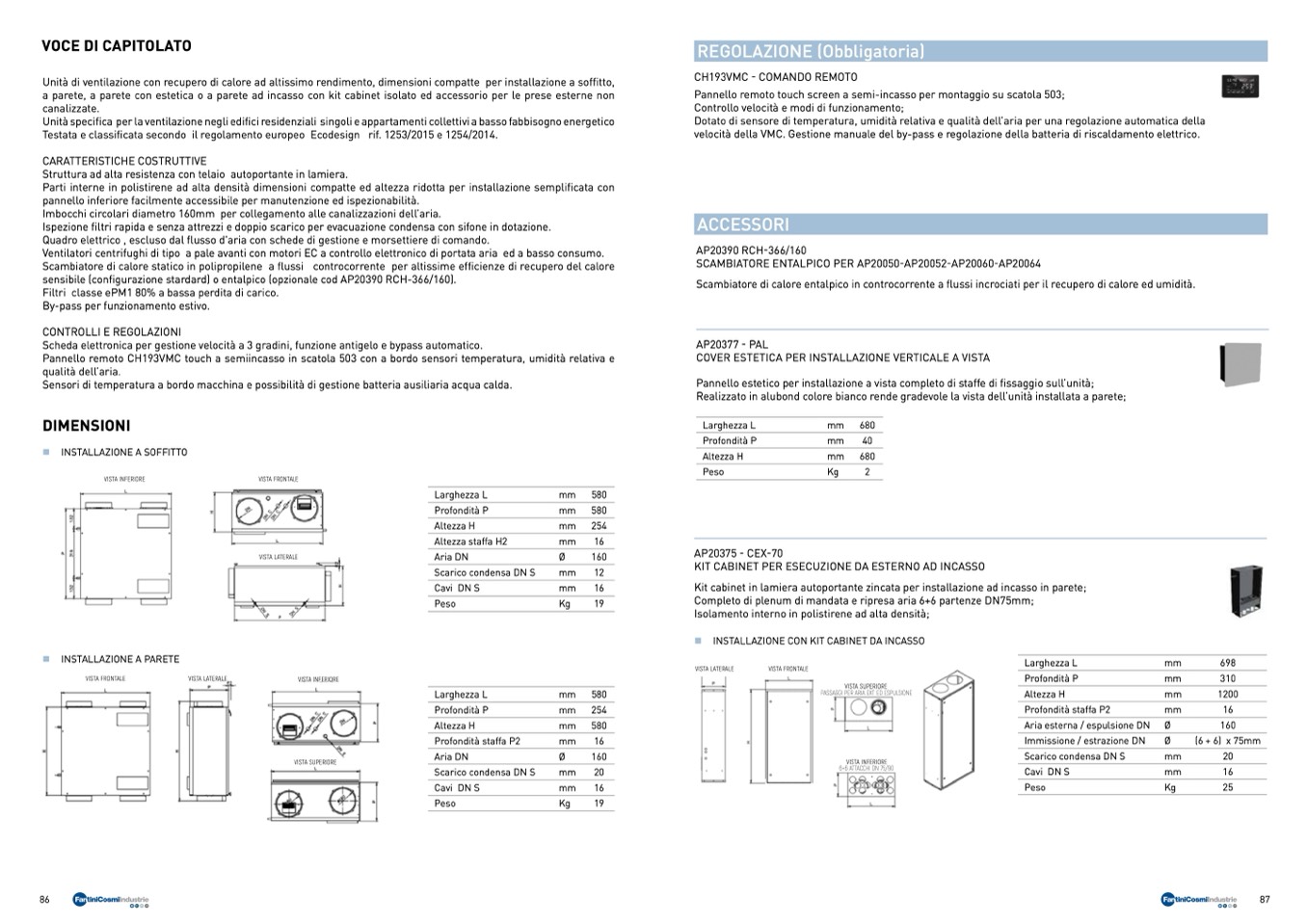

VOCE DI CAPITOLATO
REGOLAZIONE (Obbligatoria)
CH193VMC - COMANDO REMOTO
Pannello remoto touch screen a semi-incasso per montaggio su scatola 503;
Controllo velocità e modi di funzionamento;
Dotato di sensore di temperatura, umidità relativa e qualità dell’aria per una regolazione automatica della
velocità della VMC. Gestione manuale del by-pass e regolazione della batteria di riscaldamento elettrico.
ACCESSORI
AP20390 RCH-366/160
SCAMBIATORE ENTALPICO PER AP20050-AP20052-AP20060-AP20064
Scambiatore di calore entalpico in controcorrente a flussi incrociati per il recupero di calore ed umidità.
Unità di ventilazione con recupero di calore ad altissimo rendimento, dimensioni compatte per installazione a soffitto,
a parete, a parete con estetica o a parete ad incasso con kit cabinet isolato ed accessorio per le prese esterne non
canalizzate.
Unità specifica per la ventilazione negli edifici residenziali singoli e appartamenti collettivi a basso fabbisogno energetico
Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2015 e 1254/2014.
CARATTERISTICHE COSTRUTTIVE
Struttura ad alta resistenza con telaio autoportante in lamiera.
Parti interne in polistirene ad alta densità dimensioni compatte ed altezza ridotta per installazione semplificata con
pannello inferiore facilmente accessibile per manutenzione ed ispezionabilità.
Imbocchi circolari diametro 160mm per collegamento alle canalizzazioni dell’aria.
Ispezione filtri rapida e senza attrezzi e doppio scarico per evacuazione condensa con sifone in dotazione.
Quadro elettrico , escluso dal flusso d'aria con schede di gestione e morsettiere di comando.
Ventilatori centrifughi di tipo a pale avanti con motori EC a controllo elettronico di portata aria ed a basso consumo.
Scambiatore di calore statico in polipropilene a flussi controcorrente per altissime efficienze di recupero del calore
sensibile (configurazione stardard) o entalpico (opzionale cod AP20390 RCH-366/160).
Filtri classe ePM1 80% a bassa perdita di carico.
By-pass per funzionamento estivo.
CONTROLLI E REGOLAZIONI
Scheda elettronica per gestione velocità a 3 gradini, funzione antigelo e bypass automatico.
Pannello remoto CH193VMC touch a semiincasso in scatola 503 con a bordo sensori temperatura, umidità relativa e
qualità dell’aria.
Sensori di temperatura a bordo macchina e possibilità di gestione batteria ausiliaria acqua calda.
AP20377 - PAL
COVER ESTETICA PER INSTALLAZIONE VERTICALE A VISTA
Pannello estetico per installazione a vista completo di staffe di fissaggio sull’unità;
Realizzato in alubond colore bianco rende gradevole la vista dell’unità installata a parete;
DIMENSIONI
„ INSTALLAZIONE A SOFFITTO
VISTA INFERIORE
VISTA FRONTALE
VISTA LATERALE
VISTA INFERIORE
VISTA SUPERIORE
Larghezza L
Profondità P
Altezza H
Peso
mm 680
mm
40
mm 680
Kg
2
Larghezza L
Profondità P
Altezza H
Altezza staffa H2
Aria DN
Scarico condensa DN S
Cavi DN S
Peso
Larghezza L
Profondità P
Altezza H
Profondità staffa P2
Aria DN
Scarico condensa DN S
Cavi DN S
Peso
mm
mm
mm
mm
Ø
mm
mm
Kg
mm
mm
mm
mm
Ø
mm
mm
Kg
580
580
254
16
160
12
16
19
580
254
580
16
160
20
16
19
AP20375 - CEX-70
KIT CABINET PER ESECUZIONE DA ESTERNO AD INCASSO
Kit cabinet in lamiera autoportante zincata per installazione ad incasso in parete;
Completo di plenum di mandata e ripresa aria 6+6 partenze DN75mm;
Isolamento interno in polistirene ad alta densità;
„ INSTALLAZIONE A PARETE
VISTA FRONTALE
VISTA LATERALE
VISTA FRONTALE
Larghezza L
Profondità P
Altezza H
Profondità staffa P2
Aria esterna / espulsione DN
Immissione / estrazione DN
Scarico condensa DN S
Cavi DN S
Peso
mm
mm
mm
mm
Ø
Ø
mm
mm
Kg
698
310
1200
16
160
(6 + 6) x 75mm
20
16
25
„ INSTALLAZIONE CON KIT CABINET DA INCASSO
VISTA LATERALE
VISTA SUPERIORE
PASSAGGI PER ARIA EXT ED ESPULSIONE
VISTA INFERIORE
6+6 ATTACCHI DN 75/90
