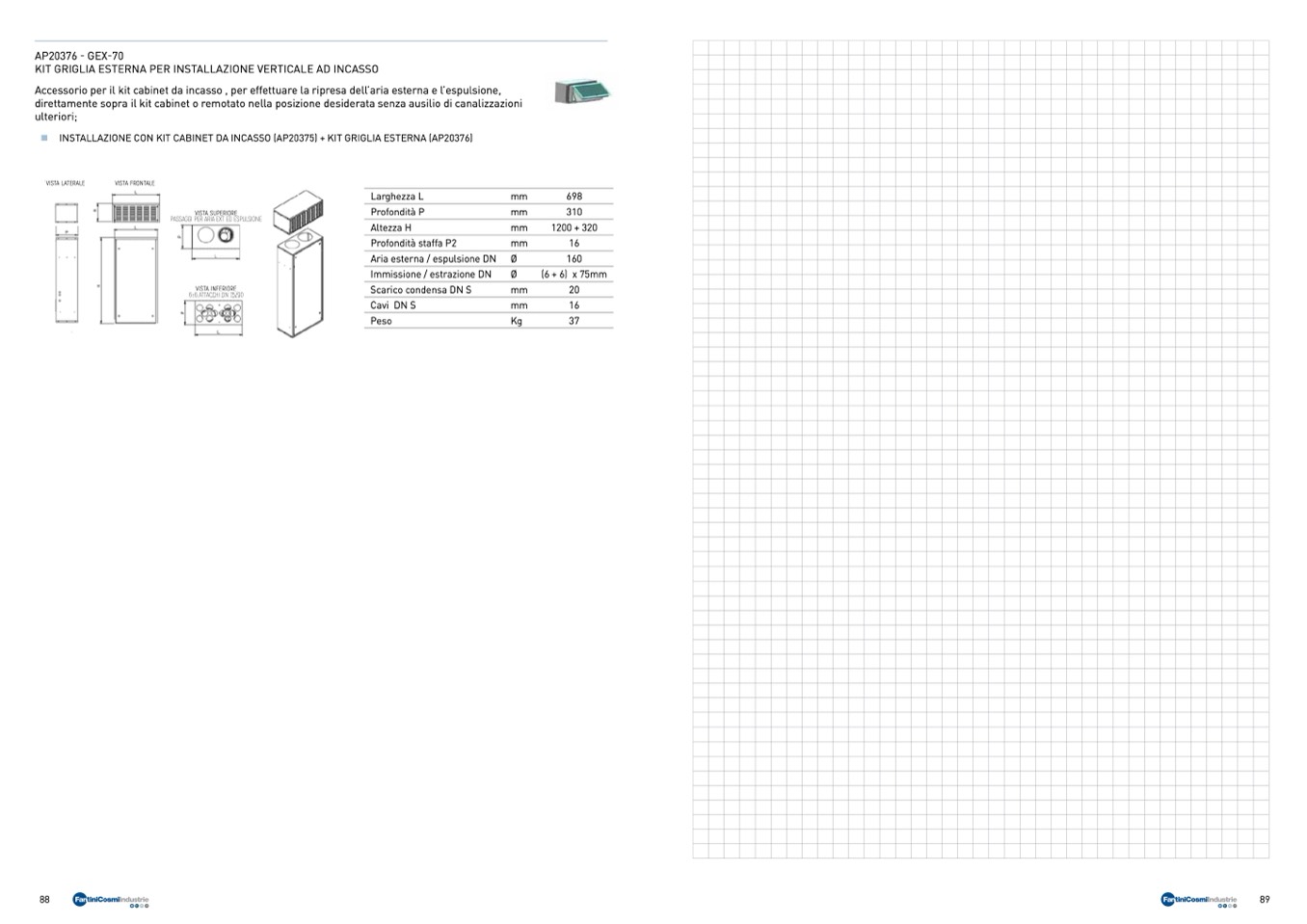

AP20376 - GEX-70

KIT GRIGLIA ESTERNA PER INSTALLAZIONE VERTICALE AD INCASSO

Accessorio per il kit cabinet da incasso , per effettuare la ripresa dell’aria esterna e l’espulsione,

direttamente sopra il kit cabinet o remotato nella posizione desiderata senza ausilio di canalizzazioni

ulteriori;

„ INSTALLAZIONE CON KIT CABINET DA INCASSO (AP20375) + KIT GRIGLIA ESTERNA (AP20376)

88

89

VISTA LATERALE

VISTA FRONTALE

VISTA SUPERIORE

Larghezza L

Profondità P

Altezza H

Profondità staffa P2

Aria esterna / espulsione DN

Immissione / estrazione DN

Scarico condensa DN S

Cavi DN S

Peso

mm

mm

mm

mm

Ø

Ø

mm

mm

Kg

698

310

1200 + 320

16

160

(6 + 6) x 75mm

20

16

37

PASSAGGI PER ARIA EXT ED ESPULSIONE

VISTA INFERIORE

6+6 ATTACCHI DN 75/90
