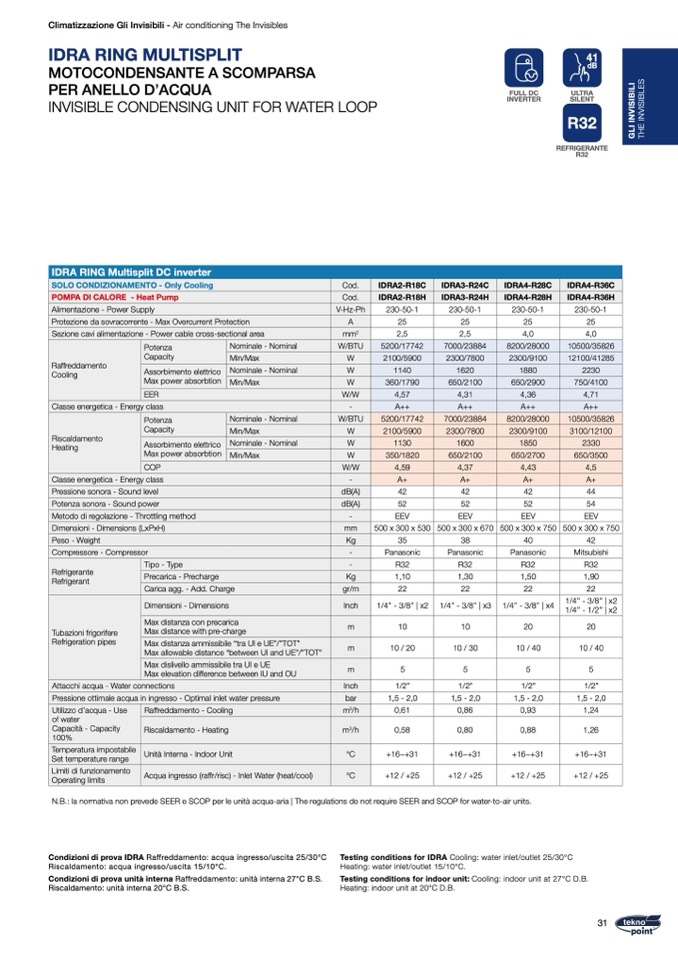

Climatizzazione Gli Invisibili - Air conditioning The Invisibles
IDRA RING MULTISPLIT
MOTOCONDENSANTE A SCOMPARSA
PER ANELLO D’ACQUA
INVISIBLE CONDENSING UNIT FOR WATER LOOP
FULL DC
INVERTER
41
dB
ULTRA
SILENT
R32
REFRIGERANTE
R32
IDRA RING Multisplit DC inverter
SOLO CONDIZIONAMENTO - Only Cooling
Cod.
IDRA2-R18C
IDRA3-R24C
IDRA4-R28C
IDRA4-R36C
POMPA DI CALORE - Heat Pump
Cod.
IDRA2-R18H
IDRA3-R24H
IDRA4-R28H
IDRA4-R36H
Alimentazione - Power Supply
V-Hz-Ph
230-50-1
230-50-1
230-50-1
230-50-1
Protezione da sovracorrente - Max Overcurrent Protection
A
25
25
25
25
Sezione cavi alimentazione - Power cable cross-sectional area
mm
2
2,5
2,5
4,0
4,0
Raffreddamento
Cooling
Potenza
Capacity
Nominale - Nominal
W/BTU
5200/17742
7000/23884
8200/28000
10500/35826
Min/Max
W
2100/5900
2300/7800
2300/9100
12100/41285
Assorbimento elettrico
Max power absorbtion
Nominale - Nominal
W
1140
1620
1880
2230
Min/Max
W
360/1790
650/2100
650/2900
750/4100
EER
W/W
4,57
4,31
4,36
4,71
Classe energetica - Energy class
-
A++
A++
A++
A++
Riscaldamento
Heating
Potenza
Capacity
Nominale - Nominal
W/BTU
5200/17742
7000/23884
8200/28000
10500/35826
Min/Max
W
2100/5900
2300/7800
2300/9100
3100/12100
Assorbimento elettrico
Max power absorbtion
Nominale - Nominal
W
1130
1600
1850
2330
Min/Max
W
350/1820
650/2100
650/2700
650/3500
COP
W/W
4,59
4,37
4,43
4,5
Classe energetica - Energy class
-
A+
A+
A+
A+
Pressione sonora - Sound level
dB(A)
42
42
42
44
Potenza sonora - Sound power
dB(A)
52
52
52
54
Metodo di regolazione - Throttling method
-
EEV
EEV
EEV
EEV
Dimensioni - Dimensions (LxPxH)
mm
500 x 300 x 530 500 x 300 x 670 500 x 300 x 750 500 x 300 x 750
Peso - Weight
Kg
35
38
40
42
Compressore - Compressor
-
Panasonic
Panasonic
Panasonic
Mitsubishi
Refrigerante
Refrigerant
Tipo - Type
-
R32
R32
R32
R32
Precarica - Precharge
Kg
1,10
1,30
1,50
1,90
Carica agg. - Add. Charge
gr/m
22
22
22
22
Tubazioni frigorifere
Refrigeration pipes
Dimensioni - Dimensions
Inch
1/4’’ - 3/8’’ | x2 1/4’’ - 3/8’’ | x3 1/4’’ - 3/8’’ | x4
1/4’’ - 3/8’’ | x2
1/4’’ - 1/2’’ | x2
Max distanza con precarica
Max distance with pre-charge
m
10
10
20
20
Max distanza ammissibile “tra UI e UE”/”TOT”
Max allowable distance “between UI and UE”/”TOT”
m
10 / 20
10 / 30
10 / 40
10 / 40
Max dislivello ammissibile tra UI e UE
Max elevation difference between IU and OU
m
5
5
5
5
Attacchi acqua - Water connections
Inch
1/2”
1/2”
1/2”
1/2”
Pressione ottimale acqua in ingresso - Optimal inlet water pressure
bar
1,5 - 2,0
1,5 - 2,0
1,5 - 2,0
1,5 - 2,0
Utilizzo d’acqua - Use
of water
Capacit
à - Capacity
100%
Raffreddamento - Cooling
m
3
/h
0,61
0,86
0,93
1,24
Riscaldamento - Heating
m
3
/h
0,58
0,80
0,88
1,26
Temperatura impostabile
Set temperature range
Unit
à Interna - Indoor Unit
°C
+16~+31
+16~+31
+16~+31
+16~+31
Limiti di funzionamento
Operating limits
Acqua ingresso (raffr/risc) - Inlet Water (heat/cool)
°C
+12 / +25
+12 / +25
+12 / +25
+12 / +25
N.B.: la normativa non prevede SEER e SCOP per le unità acqua-aria | The regulations do not require SEER and SCOP for water-to-air units.
Condizioni di prova IDRA Raffreddamento: acqua ingresso/uscita 25/30°C
Riscaldamento: acqua ingresso/uscita 15/10°C.
Condizioni di prova unità interna Raffreddamento: unit
à interna 27°C B.S.
Riscaldamento: unità interna 20°C B.S.
Testing conditions for IDRA Cooling: water inlet/outlet 25/30°C
Heating: water inlet/outlet 15/10°C.
Testing conditions for indoor unit: Cooling: indoor unit at 27°C D.B.
Heating: indoor unit at 20°C D.B.
