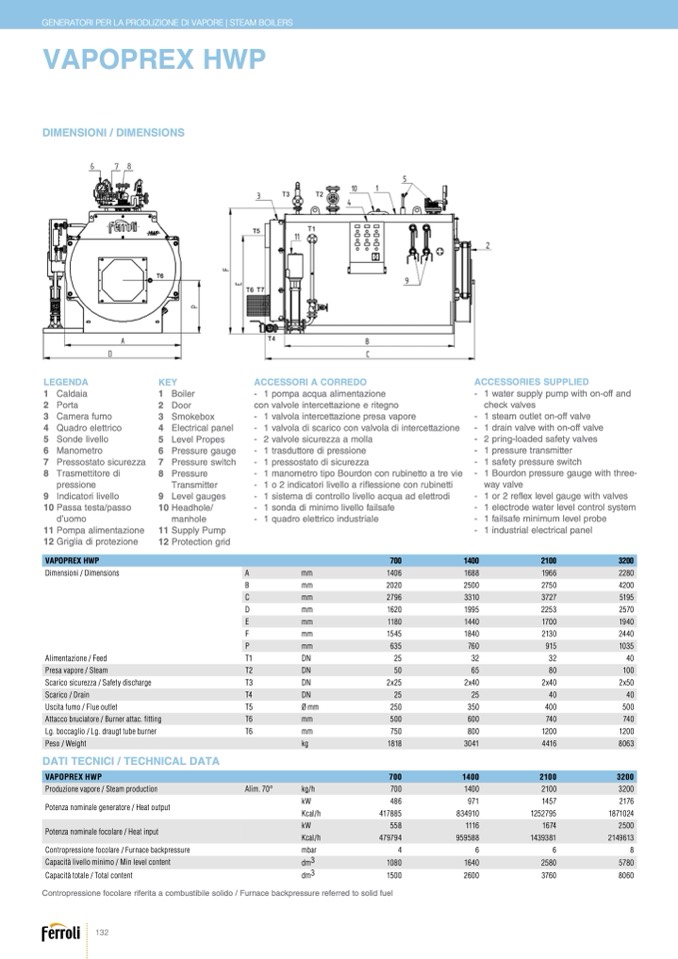

GENERATORI PER LA PRODUZIONE DI VAPORE | STEAM BOILERS
VAPOPREX HWP
DIMENSIONI / DIMENSIONS
LEGENDA
KEY
1 Caldaia
2 Porta
3 Camera fumo
4 Quadro elettrico
5 Sonde livello
6 Manometro
7 Pressostato sicurezza
8 Trasmettitore di
pressione
9 Indicatori livello
10 Passa testa/passo
d’uomo
11 Pompa alimentazione
12 Griglia di protezione
1 Boiler
2 Door
3 Smokebox
4 Electrical panel
5 Level Propes
6 Pressure gauge
7 Pressure switch
8 Pressure
Transmitter
9 Level gauges
10 Headhole/
manhole
11 Supply Pump
12 Protection grid
VAPOPREX HWP
700
1400
2100
3200
Dimensioni / Dimensions
A
mm
1406
1688
1966
2280
B
mm
2020
2500
2750
4200
C
mm
2796
3310
3727
5195
D
mm
1620
1995
2253
2570
E
mm
1180
1440
1700
1940
F
mm
1545
1840
2130
2440
P
mm
635
760
915
1035
Alimentazione / Feed
T1
DN
25
32
32
40
Presa vapore / Steam
T2
DN
50
65
80
100
Scarico sicurezza / Safety discharge
T3
DN
2x25
2x40
2x40
2x50
Scarico / Drain
T4
DN
25
25
40
40
Uscita fumo / Flue outlet
T5
Ø mm
250
350
400
500
Attacco bruciatore / Burner attac. fitting
T6
mm
500
600
740
740
Lg. boccaglio / Lg. draugt tube burner
T6
mm
750
800
1200
1200
Peso / Weight
kg
1818
3041
4416
8063
DATI TECNICI / TECHNICAL DATA
Contropressione focolare riferita a combustibile solido / Furnace backpressure referred to solid fuel
VAPOPREX HWP
700
1400
2100
3200
Produzione vapore / Steam production
Alim. 70°
kg/h
700
1400
2100
3200
Potenza nominale generatore / Heat output
kW
486
971
1457
2176
Kcal/h
417885
834910
1252795
1871024
Potenza nominale focolare / Heat input
kW
558
1116
1674
2500
Kcal/h
479794
959588
1439381
2149613
Contropressione focolare / Furnace backpressure
mbar
4
6
6
8
Capacità livello minimo / Min level content
dm3
1080
1640
2580
5780
Capacità totale / Total content
dm3
1500
2600
3760
8060
132
ACCESSORI A CORREDO
- 1 pompa acqua alimentazione
con valvole intercettazione e ritegno
- 1 valvola intercettazione presa vapore
- 1 valvola di scarico con valvola di intercettazione
- 2 valvole sicurezza a molla
- 1 trasduttore di pressione
- 1 pressostato di sicurezza
- 1 manometro tipo Bourdon con rubinetto a tre vie
- 1 o 2 indicatori livello a riflessione con rubinetti
- 1 sistema di controllo livello acqua ad elettrodi
- 1 sonda di minimo livello failsafe
- 1 quadro elettrico industriale
ACCESSORIES SUPPLIED
- 1 water supply pump with on-off and
check valves
- 1 steam outlet on-off valve
- 1 drain valve with on-off valve
- 2 pring-loaded safety valves
- 1 pressure transmitter
- 1 safety pressure switch
- 1 Bourdon pressure gauge with three-
way valve
- 1 or 2 reflex level gauge with valves
- 1 electrode water level control system
- 1 failsafe minimum level probe
- 1 industrial electrical panel
