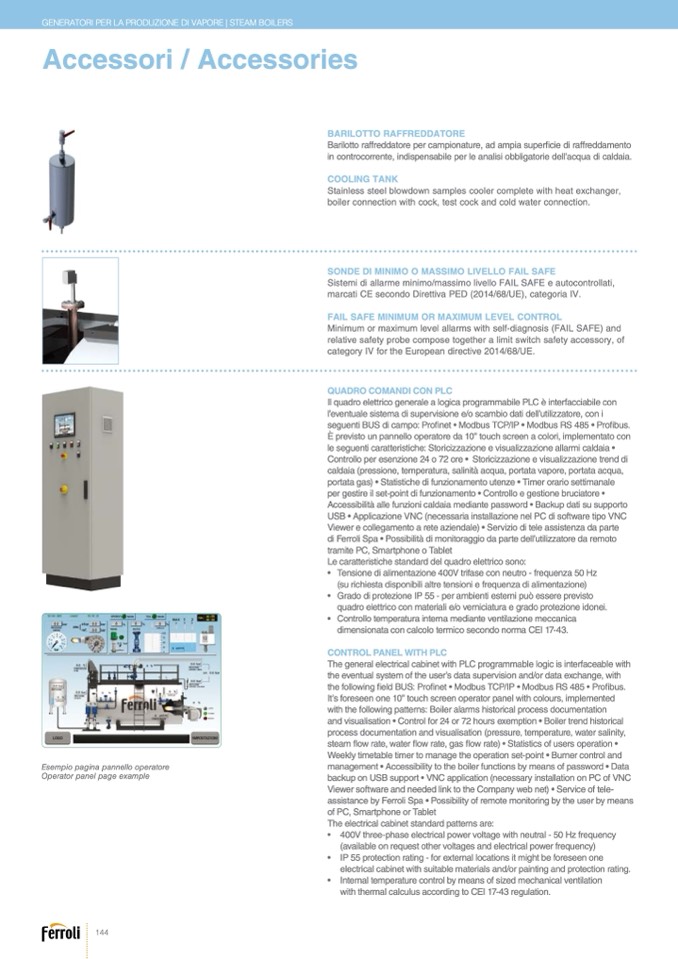

GENERATORI PER LA PRODUZIONE DI VAPORE | STEAM BOILERS
Accessori / Accessories
Esempio pagina pannello operatore
Operator panel page example
BARILOTTO RAFFREDDATORE
Barilotto raffreddatore per campionature, ad ampia super
ficie di raffreddamento
in controcorrente, indispensabile per le analisi obbligatorie dell’acqua di caldaia.
COOLING TANK
Stainless steel blowdown samples cooler complete with heat exchanger,
boiler connection with cock, test cock and cold water connection.
SONDE DI MINIMO O MASSIMO LIVELLO FAIL SAFE
Sistemi di allarme minimo/massimo livello FAIL SAFE e autocontrollati,
marcati CE secondo Direttiva PED (2014/68/UE), categoria IV.
FAIL SAFE MINIMUM OR MAXIMUM LEVEL CONTROL
Minimum or maximum level allarms with self-diagnosis (FAIL SAFE) and
relative safety probe compose together a limit switch safety accessory, of
category IV for the European directive 2014/68/UE.
QUADRO COMANDI CON PLC
Il quadro elettrico generale a logica programmabile PLC
è interfacciabile con
l’eventuale sistema di supervisione e/o scambio dati dell’utilizzatore, con i
seguenti BUS di campo: Pro
finet • Modbus TCP/IP • Modbus RS 485 • Profibus.
È previsto un pannello operatore da 10” touch screen a colori, implementato con
le seguenti caratteristiche: Storicizzazione e visualizzazione allarmi caldaia •
Controllo per esenzione 24 o 72 ore • Storicizzazione e visualizzazione trend di
caldaia (pressione, temperatura, salinità acqua, portata vapore, portata acqua,
portata gas) • Statistiche di funzionamento utenze • Timer orario settimanale
per gestire il set-point di funzionamento • Controllo e gestione bruciatore •
Accessibilit
à alle funzioni caldaia mediante password • Backup dati su supporto
USB • Applicazione VNC (necessaria installazione nel PC di software tipo VNC
Viewer e collegamento a rete aziendale) • Servizio di tele assistenza da parte
di Ferroli Spa • Possibilit
à di monitoraggio da parte dell’utilizzatore da remoto
tramite PC, Smartphone o Tablet
Le caratteristiche standard del quadro elettrico sono:
• Tensione di alimentazione 400V trifase con neutro - frequenza 50 Hz
(su richiesta disponibili altre tensioni e frequenza di alimentazione)
• Grado di protezione IP 55 - per ambienti esterni può essere previsto
quadro elettrico con materiali e/o verniciatura e grado protezione idonei.
• Controllo temperatura interna mediante ventilazione meccanica
dimensionata con calcolo termico secondo norma CEI 17-43.
CONTROL PANEL WITH PLC
The general electrical cabinet with PLC programmable logic is interfaceable with
the eventual system of the user’s data supervision and/or data exchange, with
the following
field BUS: Pro
finet • Modbus TCP/IP • Modbus RS 485 • Pro
fibus.
It’s foreseen one 10” touch screen operator panel with colours, implemented
with the following patterns: Boiler alarms historical process documentation
and visualisation • Control for 24 or 72 hours exemption • Boiler trend historical
process documentation and visualisation (pressure, temperature, water salinity,
steam flow rate, water
flow rate, gas flow rate) • Statistics of users operation •
Weekly timetable timer to manage the operation set-point • Burner control and
management • Accessibility to the boiler functions by means of password • Data
backup on USB support • VNC application (necessary installation on PC of VNC
Viewer software and needed link to the Company web net) • Service of tele-
assistance by Ferroli Spa • Possibility of remote monitoring by the user by means
of PC, Smartphone or Tablet
The electrical cabinet standard patterns are:
• 400V three-phase electrical power voltage with neutral - 50 Hz frequency
(available on request other voltages and electrical power frequency)
• IP 55 protection rating - for external locations it might be foreseen one
electrical cabinet with suitable materials and/or painting and protection rating.
• Internal temperature control by means of sized mechanical ventilation
144
with thermal calculus according to CEI 17-43 regulation.
