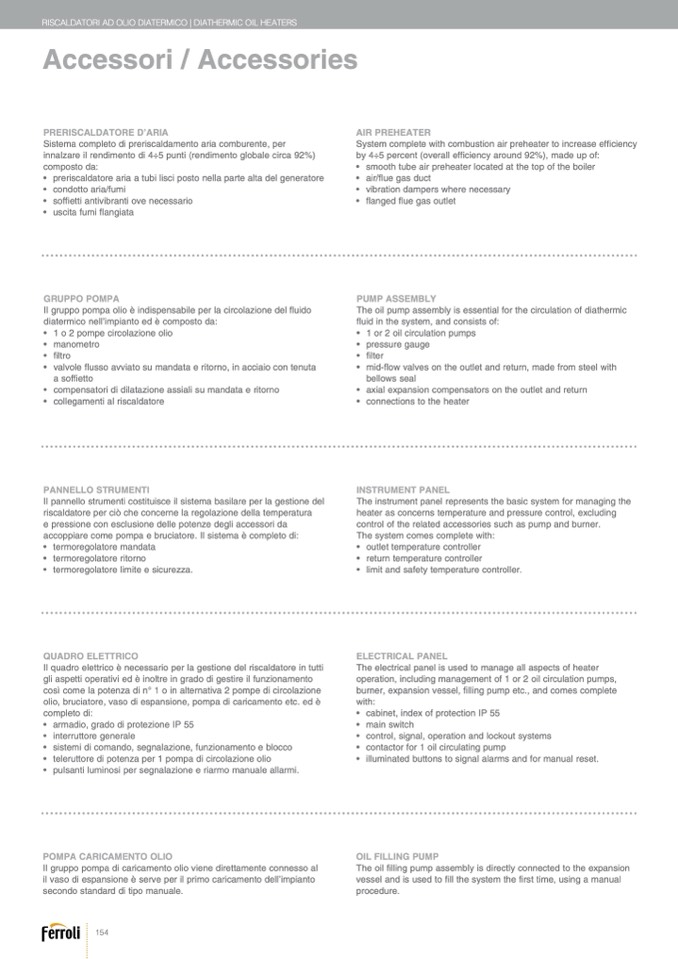

RISCALDATORI AD OLIO DIATERMICO | DIATHERMIC OIL HEATERS

Accessori / Accessories

PRERISCALDATORE D’ARIA

Sistema completo di preriscaldamento aria comburente, per

innalzare il rendimento di 4÷5 punti (rendimento globale circa 92%)

composto da:

• preriscaldatore aria a tubi lisci posto nella parte alta del generatore

• condotto aria/fumi

• soffietti antivibranti ove necessario

• uscita fumi

flangiata

GRUPPO POMPA

Il gruppo pompa olio

è indispensabile per la circolazione del

fluido

diatermico nell’impianto ed è composto da:

• 1 o 2 pompe circolazione olio

• manometro

•

filtro

• valvole

flusso avviato su mandata e ritorno, in acciaio con tenuta

a soffietto

• compensatori di dilatazione assiali su mandata e ritorno

• collegamenti al riscaldatore

PANNELLO STRUMENTI

Il pannello strumenti costituisce il sistema basilare per la gestione del

riscaldatore per ci

ò che concerne la regolazione della temperatura

e pressione con esclusione delle potenze degli accessori da

accoppiare come pompa e bruciatore. Il sistema

è completo di:

• termoregolatore mandata

• termoregolatore ritorno

• termoregolatore limite e sicurezza.

QUADRO ELETTRICO

Il quadro elettrico è necessario per la gestione del riscaldatore in tutti

gli aspetti operativi ed è inoltre in grado di gestire il funzionamento

così come la potenza di n° 1 o in alternativa 2 pompe di circolazione

olio, bruciatore, vaso di espansione, pompa di caricamento etc. ed

è

completo di:

• armadio, grado di protezione IP 55

• interruttore generale

• sistemi di comando, segnalazione, funzionamento e blocco

• teleruttore di potenza per 1 pompa di circolazione olio

• pulsanti luminosi per segnalazione e riarmo manuale allarmi.

POMPA CARICAMENTO OLIO

Il gruppo pompa di caricamento olio viene direttamente connesso al

il vaso di espansione è serve per il primo caricamento dell’impianto

secondo standard di tipo manuale.

AIR PREHEATER

System complete with combustion air preheater to increase efficiency

by 4÷5 percent (overall efficiency around 92%), made up of:

• smooth tube air preheater located at the top of the boiler

• air/

flue gas duct

• vibration dampers where necessary

•

flanged

flue gas outlet

PUMP ASSEMBLY

The oil pump assembly is essential for the circulation of diathermic

fluid in the system, and consists of:

• 1 or 2 oil circulation pumps

• pressure gauge

• filter

• mid-flow valves on the outlet and return, made from steel with

bellows seal

• axial expansion compensators on the outlet and return

• connections to the heater

INSTRUMENT PANEL

The instrument panel represents the basic system for managing the

heater as concerns temperature and pressure control, excluding

control of the related accessories such as pump and burner.

The system comes complete with:

• outlet temperature controller

• return temperature controller

• limit and safety temperature controller.

ELECTRICAL PANEL

The electrical panel is used to manage all aspects of heater

operation, including management of 1 or 2 oil circulation pumps,

burner, expansion vessel, filling pump etc., and comes complete

with:

• cabinet, index of protection IP 55

• main switch

• control, signal, operation and lockout systems

• contactor for 1 oil circulating pump

• illuminated buttons to signal alarms and for manual reset.

OIL FILLING PUMP

The oil filling pump assembly is directly connected to the expansion

vessel and is used to fill the system the first time, using a manual

procedure.
