CALDAIE AD ACQUA SURRISCALDATA | SUPERHEATED WATER BOILERS

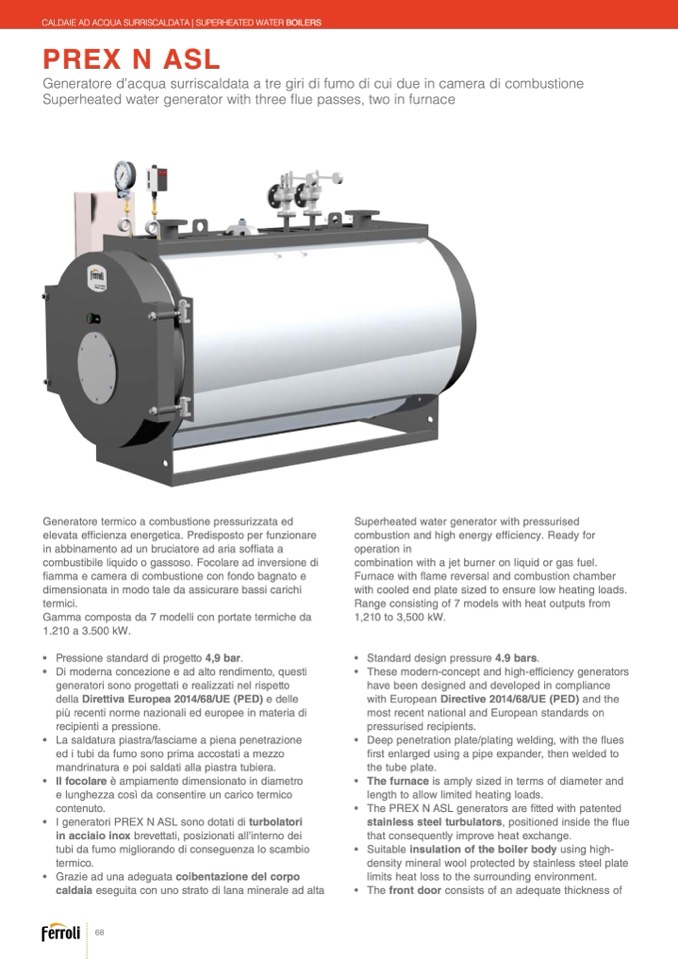

PREX N ASL

Generatore d’acqua surriscaldata a tre giri di fumo di cui due in camera di combustione

Superheated water generator with three flue passes, two in furnace

Generatore termico a combustione pressurizzata ed

elevata efficienza energetica. Predisposto per funzionare

in abbinamento ad un bruciatore ad aria soffiata a

combustibile liquido o gassoso. Focolare ad inversione di

fiamma e camera di combustione con fondo bagnato e

dimensionata in modo tale da assicurare bassi carichi

termici.

Gamma composta da 7 modelli con portate termiche da

1.210 a 3.500 kW.

• Pressione standard di progetto 4,9 bar.

• Di moderna concezione e ad alto rendimento, questi

generatori sono progettati e realizzati nel rispetto

della Direttiva Europea 2014/68/UE (PED) e delle

pi

ù recenti norme nazionali ed europee in materia di

recipienti a pressione.

• La saldatura piastra/fasciame a piena penetrazione

ed i tubi da fumo sono prima accostati a mezzo

mandrinatura e poi saldati alla piastra tubiera.

• Il focolare è ampiamente dimensionato in diametro

e lunghezza cos

ì da consentire un carico termico

contenuto.

• I generatori PREX N ASL sono dotati di turbolatori

in acciaio inox brevettati, posizionati all’interno dei

tubi da fumo migliorando di conseguenza lo scambio

termico.

• Grazie ad una adeguata coibentazione del corpo

caldaia eseguita con uno strato di lana minerale ad alta

Superheated water generator with pressurised

combustion and high energy efficiency. Ready for

operation in

combination with a jet burner on liquid or gas fuel.

Furnace with

flame reversal and combustion chamber

with cooled end plate sized to ensure low heating loads.

Range consisting of 7 models with heat outputs from

1,210 to 3,500 kW.

• Standard design pressure 4.9 bars.

• These modern-concept and high-efficiency generators

have been designed and developed in compliance

with European Directive 2014/68/UE (PED) and the

most recent national and European standards on

pressurised recipients.

• Deep penetration plate/plating welding, with the

flues

first enlarged using a pipe expander, then welded to

the tube plate.

• The furnace is amply sized in terms of diameter and

length to allow limited heating loads.

• The PREX N ASL generators are fitted with patented

stainless steel turbulators, positioned inside the flue

that consequently improve heat exchange.

• Suitable insulation of the boiler body using high-

density mineral wool protected by stainless steel plate

limits heat loss to the surrounding environment.

• The front door consists of an adequate thickness of
