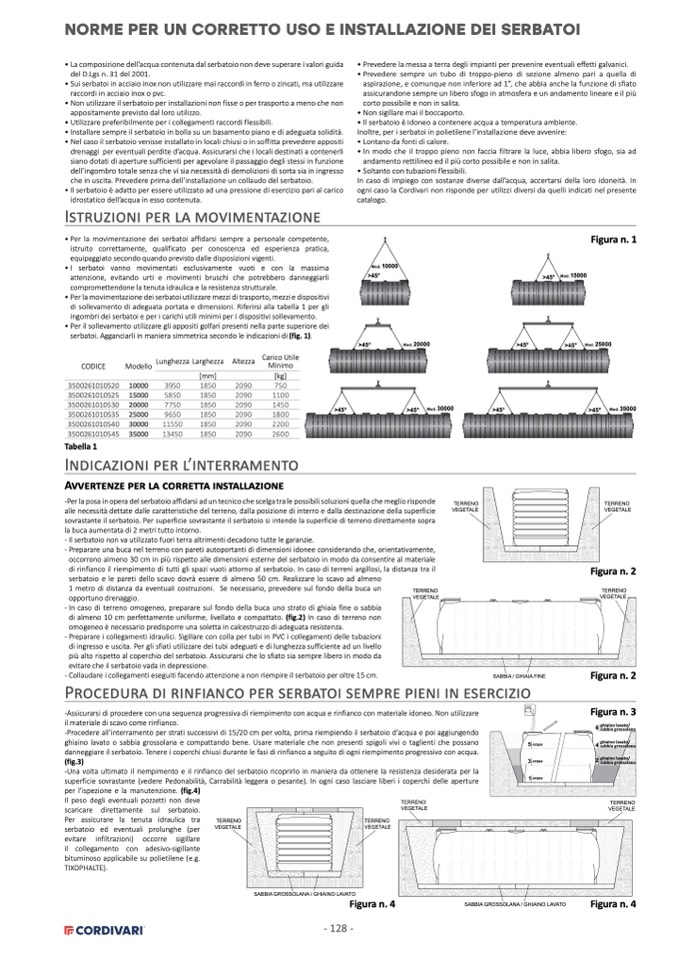

NORME PER UN CORRETTO USO E INSTALLAZIONE DEI SERBATOI
• La composizione dell’acqua contenuta dal serbatoio non deve superare i valori guida
del D.Lgs n. 31 del 2001.
• Sui serbatoi in acciaio inox non utilizzare mai raccordi in ferro o zincati, ma utilizzare
raccordi in acciaio inox o pvc.
• Non utilizzare il serbatoio per installazioni non fisse o per trasporto a meno che non
appositamente previsto dal loro utilizzo.
• Utilizzare preferibilmente per i collegamenti raccordi flessibili.
• Installare sempre il serbatoio in bolla su un basamento piano e di adeguata solidità.
• Nel caso il serbatoio venisse installato in locali chiusi o in soffitta prevedere appositi
drenaggi per eventuali perdite d’acqua. Assicurarsi che i locali destinati a contenerli
siano dotati di aperture sufficienti per agevolare il passaggio degli stessi in funzione
dell’ingombro totale senza che vi sia necessità di demolizioni di sorta sia in ingresso
che in uscita. Prevedere prima dell’installazione un collaudo del serbatoio.
• Il serbatoio è adatto per essere utilizzato ad una pressione di esercizio pari al carico
idrostatico dell’acqua in esso contenuta.
Istruzioni per la movimentazione
• Per la movimentazione dei serbatoi affidarsi sempre a personale competente,
istruito correttamente, qualificato per conoscenza ed esperienza pratica,
equipaggiato secondo quando previsto dalle disposizioni vigenti.
•I serbatoi vanno movimentati esclusivamente vuoti e con la massima
attenzione, evitando urti e movimenti bruschi che potrebbero danneggiarli
compromettendone la tenuta idraulica e la resistenza strutturale.
• Per la movimentazione dei serbatoi utilizzare mezzi di trasporto, mezzi e dispositivi
di sollevamento di adeguata portata e dimensioni. Riferirsi alla tabella 1 per gli
ingombri dei serbatoi e per i carichi utili minimi per i dispositivi sollevamento.
• Per il sollevamento utilizzare gli appositi golfari presenti nella parte superiore dei
serbatoi. Agganciarli in maniera simmetrica secondo le indicazioni di (fig. 1).
• Prevedere la messa a terra degli impianti per prevenire eventuali effetti galvanici.
• Prevedere sempre un tubo di troppo-pieno di sezione almeno pari a quella di
aspirazione, e comunque non inferiore ad 1”, che abbia anche la funzione di sfiato
assicurandone sempre un libero sfogo in atmosfera e un andamento lineare e il più
corto possibile e non in salita.
• Non sigillare mai il boccaporto.
• Il serbatoio è idoneo a contenere acqua a temperatura ambiente.
Inoltre, per i serbatoi in polietilene l’installazione deve avvenire:
• Lontano da fonti di calore.
• In modo che il troppo pieno non faccia filtrare la luce, abbia libero sfogo, sia ad
andamento rettilineo ed il più corto possibile e non in salita.
• Soltanto con tubazioni flessibili.
In caso di impiego con sostanze diverse dall’acqua, accertarsi della loro idoneità. In
ogni caso la Cordivari non risponde per utilizzi diversi da quelli indicati nel presente
catalogo.
CODICE
3500261010520
3500261010525
3500261010530
3500261010535
3500261010540
3500261010545
Tabella 1
Lunghezza Larghezza
Altezza
Carico Utile
Minimo
Modello
10000
3950
15000
5850
20000
7750
25000
9650
30000 11550
35000 13450
[mm]
[kg]
Mod.
10000
>45°
>45°
>45°
Mod.
15000
Figura n. 1
Mod.
20000
>45°
>45°
Mod.
30000
>45°
>45°
Mod.
25000
1850
1850
1850
1850
1850
1850
2090
750
2090
1100
2090
1450
2090
1800
2090
2200
2090
2600
>45°
>45°
Mod.
35000
TERRENO
VEGETALE
Indicazioni per l’interramento
Avvertenze per la corretta installazione
-Per la posa in opera del serbatoio affidarsi ad un tecnico che scelga tra le possibili soluzioni quella che meglio risponde
alle necessità dettate dalle caratteristiche del terreno, dalla posizione di interro e dalla destinazione della superficie
sovrastante il serbatoio. Per superficie sovrastante il serbatoio si intende la superficie di terreno direttamente sopra
la buca aumentata di 2 metri tutto intorno.
- Il serbatoio non va utilizzato fuori terra altrimenti decadono tutte le garanzie.
- Preparare una buca nel terreno con pareti autoportanti di dimensioni idonee considerando che, orientativamente,
occorrono almeno 30 cm in più rispetto alle dimensioni esterne del serbatoio in modo da consentire al materiale
di rinfianco il riempimento di tutti gli spazi vuoti attorno al serbatoio. In caso di terreni argillosi, la distanza tra il
serbatoio e le pareti dello scavo dovrà essere di almeno 50 cm. Realizzare lo scavo ad almeno
1 metro di distanza da eventuali costruzioni. Se necessario, prevedere sul fondo della buca un
opportuno drenaggio.
- In caso di terreno omogeneo, preparare sul fondo della buca uno strato di ghiaia fine o sabbia
di almeno 10 cm perfettamente uniforme, livellato e compattato. (fig.2) In caso di terreno non
omogeneo è necessario predisporre una soletta in calcestruzzo di adeguata resistenza.
- Preparare i collegamenti idraulici. Sigillare con colla per tubi in PVC i collegamenti delle tubazioni
di ingresso e uscita. Per gli sfiati utilizzare dei tubi adeguati e di lunghezza sufficiente ad un livello
più alto rispetto al coperchio del serbatoio. Assicurarsi che lo sfiato sia sempre libero in modo da
evitare che il serbatoio vada in depressione.
- Collaudare i collegamenti eseguiti facendo attenzione a non riempire il serbatoio per oltre 15 cm.
TERRENO
VEGETALE
Procedura di rinfianco per serbatoi sempre pieni in esercizio
TERRENO
VEGETALE
Figura n. 2
TERRENO
VEGETALE
Figura n. 2
Figura n. 3
ghiaino lavato/
6 sabbia grossolana
ghiaino lavato/
4 sabbia grossolana
ghiaino lavato/
2
sabbia grossolana
TERRENO
VEGETALE
SABBIA / GHIAIA FINE
-Assicurarsi di procedere con una sequenza progressiva di riempimento con acqua e rinfianco con materiale idoneo. Non utilizzare
il materiale di scavo come rinfianco.
-Procedere all’interramento per strati successivi di 15/20 cm per volta, prima riempiendo il serbatoio d’acqua e poi aggiungendo
ghiaino lavato o sabbia grossolana e compattando bene. Usare materiale che non presenti spigoli vivi o taglienti che possano
danneggiare il serbatoio. Tenere i coperchi chiusi durante le fasi di rinfianco a seguito di ogni riempimento progressivo con acqua.
(fig.3)
-Una volta ultimato il riempimento e il rinfianco del serbatoio ricoprirlo in maniera da ottenere la resistenza desiderata per la
superficie sovrastante (vedere Pedonabilità, Carrabilità leggera o pesante). In ogni caso lasciare liberi i coperchi delle aperture
per l’ispezione e la manutenzione. (fig.4)
Il peso degli eventuali pozzetti non deve
5 acqua
3 acqua
1 acqua
scaricare direttamente sul serbatoio.
Per assicurare la tenuta idraulica tra
serbatoio ed eventuali prolunghe (per
evitare infiltrazioni) occorre sigillare
il collegamento con adesivo-sigillante
bituminoso applicabile su polietilene (e.g.
TIXOPHALTE).
TERRENO
VEGETALE
TERRENO
VEGETALE
TERRENO
VEGETALE
SABBIA GROSSOLANA / GHIAINO LAVATO
- 128 -
Figura n. 4
SABBIA GROSSOLANA / GHIAINO LAVATO
Figura n. 4
