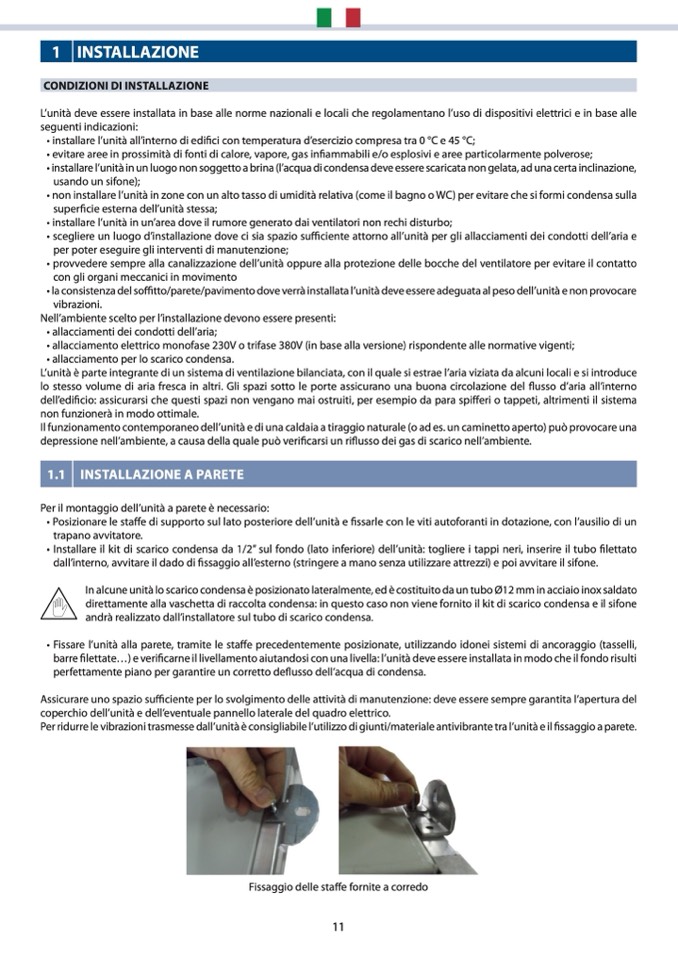

1 INSTALLAZION

E

CONDIZIONI DI INSTALLAZIONE

L’unità deve essere installata in base alle norme nazionali e locali che regolamentano l’uso di dispositivi elettrici e in base alle

seguenti indicazioni

:

• installare l’unità all’interno di edifici con temperatura d’esercizio compresa tra 0 °C e 45 °C

;

• evitare aree in prossimità di fonti di calore, vapore, gas in

fiammabili e/o esplosivi e aree particolarmente polverose

;

• installare l’unità in un luogo non soggetto a brina (l’acqua di condensa deve essere scaricata non gelata, ad una certa inclinazione

,

usando un sifone);

• non installare l’unità in zone con un alto tasso di umidità relativa (come il bagno o WC) per evitare che si formi condensa sulla

super

ficie esterna dell’unità stessa

;

• installare l’unità in un’area dove il rumore generato dai ventilatori non rechi disturbo;

• scegliere un luogo d’installazione dove ci sia spazio sufficiente attorno all’unità per gli allacciamenti dei condotti dell’aria e

per poter eseguire gli interventi di manutenzione;

• provvedere sempre alla canalizzazione dell’unità oppure alla protezione delle bocche del ventilatore per evitare il contatto

con gli organi meccanici in moviment

o

• la consistenza del soffitto/parete/pavimento dove verrà installata l’unità deve essere adeguata al peso dell’unità e non provocare

vibrazioni.

Nell’ambiente scelto per l’installazione devono essere presenti:

• allacciamenti dei condotti dell’aria;

• allacciamento elettrico monofase 230V o trifase 380V (in base alla versione) rispondente alle normative vigenti;

• allacciamento per lo scarico condensa.

L’unità è parte integrante di un sistema di ventilazione bilanciata, con il quale si estrae l’aria viziata da alcuni locali e si introduc

e

lo stesso volume di aria fresca in altri. Gli spazi sotto le porte assicurano una buona circolazione del flusso d’aria all’interno

dell’edificio: assicurarsi che questi spazi non vengano mai ostruiti, per esempio da para spi

fferi o tappeti, altrimenti il sistem

a

non funzionerà in modo ottimale.

Il funzionamento contemporaneo dell’unità e di una caldaia a tiraggio naturale (o ad es. un caminetto aperto) può provocare un

a

depressione nell’ambiente, a causa della quale può verificarsi un ri

flusso dei gas di scarico nell’ambiente.

1.1

INSTALLAZIONE A PARET

E

Per il montaggio dell’unità a parete è necessario

:

• Posizionare le sta

ffe di supporto sul lato posteriore dell’unità e fissarle con le viti autoforanti in dotazione, con l’ausilio di un

trapano avvitatore.

• Installare il kit di scarico condensa da 1/2” sul fondo (lato inferiore) dell’unità: togliere i tappi neri, inserire il tubo filettat

o

dall’interno, avvitare il dado di

fissaggio all’esterno (stringere a mano senza utilizzare attrezzi) e poi avvitare il sifone

.

In alcune unità lo scarico condensa è posizionato lateralmente, ed è costituito da un tubo Ø12 mm in acciaio inox saldato

direttamente alla vaschetta di raccolta condensa: in questo caso non viene fornito il kit di scarico condensa e il sifon

e

andrà realizzato dall’installatore sul tubo di scarico condensa.

• Fissare l’unità alla parete, tramite le staffe precedentemente posizionate, utilizzando idonei sistemi di ancoraggio (tasselli

,

barre filettate…) e verificarne il livellamento aiutandosi con una livella: l’unità deve essere installata in modo che il fondo risulti

perfettamente piano per garantire un corretto de

flusso dell’acqua di condensa.

Assicurare uno spazio su

fficiente per lo svolgimento delle attività di manutenzione: deve essere sempre garantita l’apertura de

l

coperchio dell’unità e dell’eventuale pannello laterale del quadro elettrico

.

Per ridurre le vibrazioni trasmesse dall’unità è consigliabile l’utilizzo di giunti/materiale antivibrante tra l’unità e il

fissaggio a parete

.

Fissaggio delle staffe fornite a corredo
