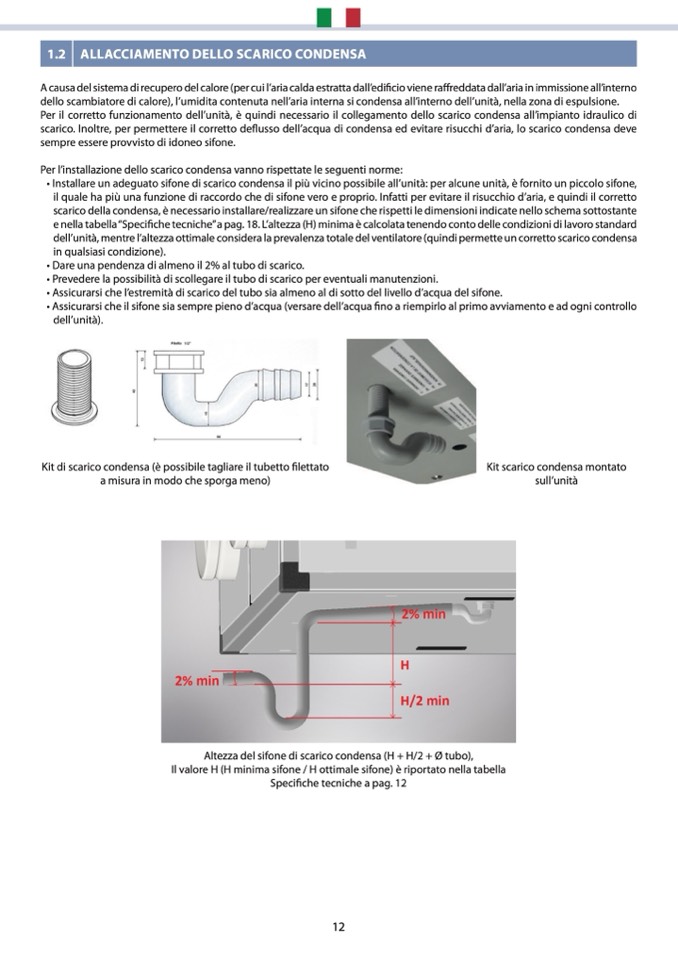

ALLACCIAMENTO DELLO SCARICO CONDENSA

A causa del sistema di recupero del calore (per cui l’aria calda estratta dall’edificio viene raffreddata dall’aria in immissione all’interno

dello scambiatore di calore), l’umidita contenuta nell’aria interna si condensa all’interno dell’unità, nella zona di espulsione.

Per il corretto funzionamento dell’unità, è quindi necessario il collegamento dello scarico condensa all’impianto idraulico di

scarico. Inoltre, per permettere il corretto de

flusso dell’acqua di condensa ed evitare risucchi d’aria, lo scarico condensa dev

e

sempre essere provvisto di idoneo sifone

.

Per l’installazione dello scarico condensa vanno rispettate le seguenti norme

:

• Installare un adeguato sifone di scarico condensa il più vicino possibile all’unità: per alcune unità, è fornito un piccolo sifone,

il quale ha più una funzione di raccordo che di sifone vero e proprio. Infatti per evitare il risucchio d’aria, e quindi il corretto

scarico della condensa, è necessario installare/realizzare un sifone che rispetti le dimensioni indicate nello schema sottostante

e nella tabella “Specifiche tecniche” a pag. 18. L’altezza (H) minima è calcolata tenendo conto delle condizioni di lavoro standard

dell’unità, mentre l’altezza ottimale considera la prevalenza totale del ventilatore (quindi permette un corretto scarico condensa

in qualsiasi condizione)

.

• Dare una pendenza di almeno il 2% al tubo di scarico.

• Prevedere la possibilità di scollegare il tubo di scarico per eventuali manutenzioni

.

• Assicurarsi che l’estremità di scarico del tubo sia almeno al di sotto del livello d’acqua del sifone.

• Assicurarsi che il sifone sia sempre pieno d’acqua (versare dell’acqua fino a riempirlo al primo avviamento e ad ogni controll

o

dell’unità)

.

Kit di scarico condensa (è possibile tagliare il tubetto

filettat

o

a misura in modo che sporga meno)

Kit scarico condensa montato

sull’unit

à

Altezza del sifone di scarico condensa (H + H/2 + Ø tubo)

,

Il valore H (H minima sifone / H ottimale sifone) è riportato nella tabella

Speci

fiche tecniche a pag. 1

2

12
