1.3

ALLACCIAMENTO DEI CONDOTTI DELL’ARI

A

L’unità è provvista di 4 attacchi maschio per il collegamento dei condotti dell’aria (Ø 125 mm o Ø 160 mm).

Per un funzionamento ottimale, utilizzare condotti con diametro uguale o superiore a quello degli attacchi (oppure condotti

rettangolari di sezione equivalente), con la minor resistenza all’aria possibile. Si consiglia l’installazione di almeno 500 mm di

tubazione

flessibile subito dopo l’unità, per evitare trascinamenti di vibrazione e fastidiosi rumori trasmessi alle tubazioni rigide.

Evitare di posizionare curve e/o riduzioni troppo vicine all’unità: si consiglia di prevedere tratti rettilinei, prima e dopo la macchina

,

di lunghezza minima di 2,5 volte il diametro della canalizzazione

.

Nel caso in cui le bocche di un ventilatore non siano canalizzate è necessario installare delle reti di protezione che impediscano

il contatto accidentale con i ventilatori

.

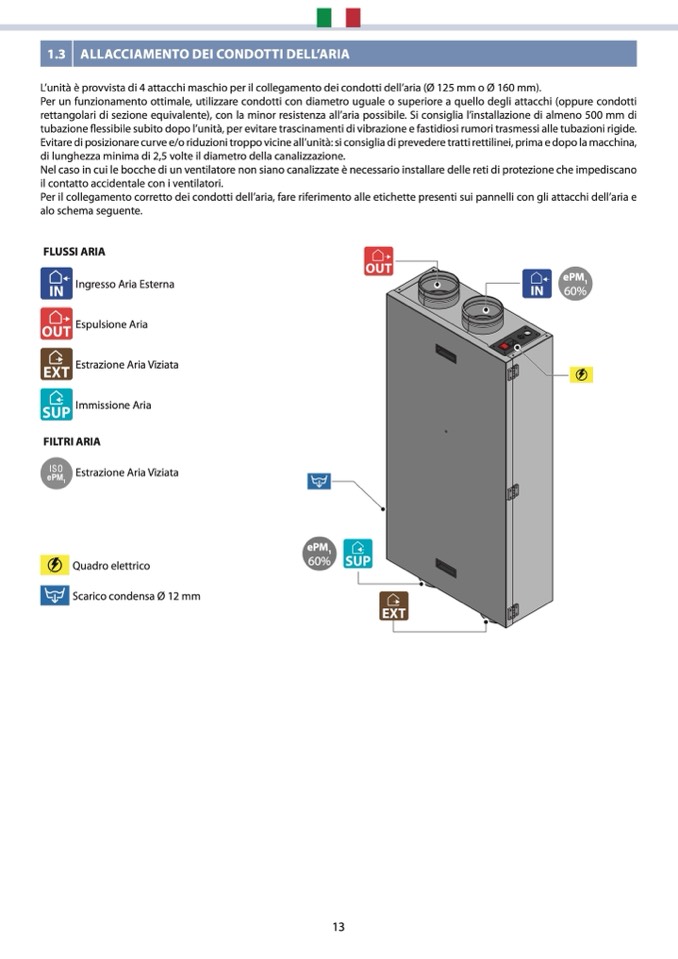

Per il collegamento corretto dei condotti dell’aria, fare riferimento alle etichette presenti sui pannelli con gli attacchi dell’aria e

alo schema seguente

.

FLUSSI ARIA

Ingresso Aria Estern

a

ePM

1

60

%

Espulsione Aria

Estrazione Aria Viziat

a

Immissione Aria

FILTRI ARI

A

IS

O

ePM1

Estrazione Aria Viziat

a

ePM1

60

%

Quadro elettrico

Scarico condensa Ø 12 m

m
