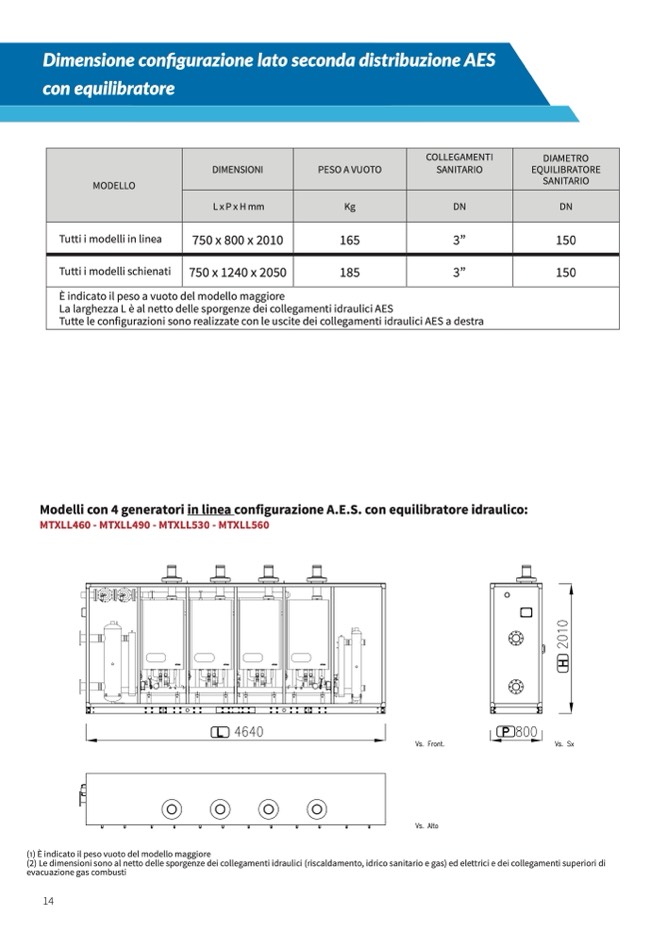

Dimensione configurazione lato seconda distribuzione AES

con equilibratore

MODELLO

Tutti i modelli in linea

Tutti i modelli schienati

LxPxHmm

Kg

DN

DN

750 x 800 x 2010

165

3”

150

750 x 1240 x 2050

185

3”

150

COLLEGAMENTI

DIMENSIONI

PESO A VUOTO

SANITARIO

DIAMETRO

EQUILIBRATORE

SANITARIO

È indicato il peso a vuoto del modello maggiore

La larghezza L è al netto delle sporgenze dei collegamenti idraulici AES

Tutte le configurazioni sono realizzate con le uscite dei collegamenti idraulici AES a destra

Modelli con 4 generatori in linea configurazione A.E.S. con equilibratore idraulico:

MTXLL460 - MTXLL490 - MTXLL530 - MTXLL560

(1) È indicato il peso vuoto del modello maggiore

(2) Le dimensioni sono al netto delle sporgenze dei collegamenti idraulici (riscaldamento, idrico sanitario e gas) ed elettrici e dei collegamenti superiori di ----

evacuazione gas combusti
