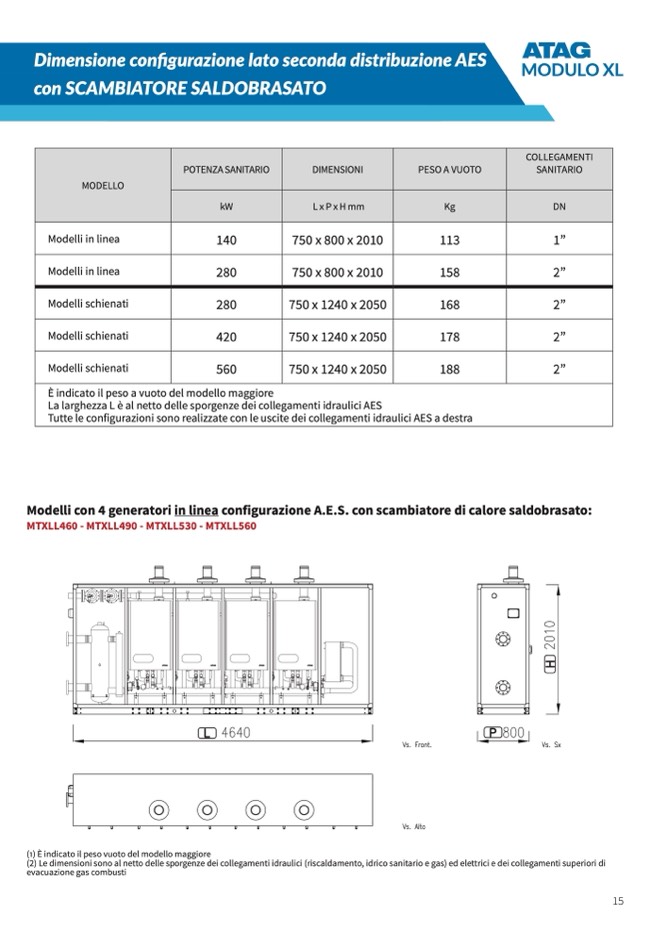

Dimensione configurazione lato seconda distribuzione AES

con SCAMBIATORE SALDOBRASATO

MODELLO

Modelli in linea

Modelli in linea

Modelli schienati

Modelli schienati

Modelli schienati

POTENZA SANITARIO

DIMENSIONI

PESO A VUOTO

kW

LxPxHmm

Kg

DN

140

280

280

420

560

750 x 800 x 2010

750 x 800 x 2010

750 x 1240 x 2050

750 x 1240 x 2050

750 x 1240 x 2050

È indicato il peso a vuoto del modello maggiore

La larghezza L è al netto delle sporgenze dei collegamenti idraulici AES

Tutte le configurazioni sono realizzate con le uscite dei collegamenti idraulici AES a destra

Modelli con 4 generatori in linea configurazione A.E.S. con scambiatore di calore saldobrasato:

MTXLL460 - MTXLL490 - MTXLL530 - MTXLL560

(1) È indicato il peso vuoto del modello maggiore

(2) Le dimensioni sono al netto delle sporgenze dei collegamenti idraulici (riscaldamento, idrico sanitario e gas) ed elettrici e dei collegamenti superiori di

evacuazione gas combusti

MODULO XL

113

1”

158

2”

168

2”

178

2”

188

2”

COLLEGAMENTI

SANITARIO
