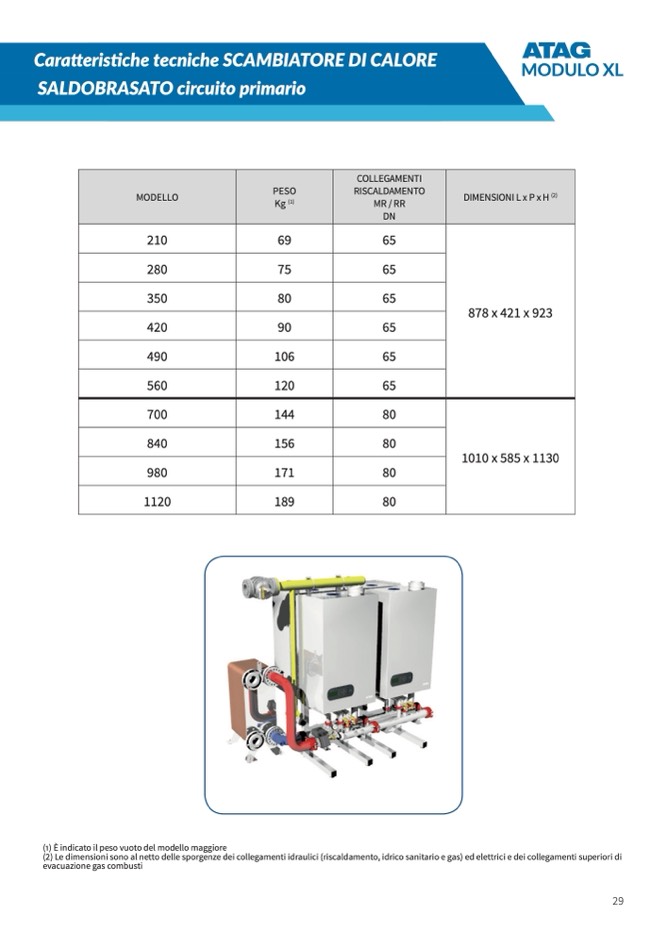

Caratteristiche tecniche SCAMBIATORE DI CALORE

SALDOBRASATO circuito primario

MODULO XL

MODELLO

PESO

Kg

(1)

COLLEGAMENTI

RISCALDAMENTO

MR/RR

DN

DIMENSIONILxPxH

(2)

210

69 65

878 x 421 x 923

280 75 65

350 80 65

420 90 65

490 106 65

560 120 65

700 144 80

1010 x 585 x 1130

840

156 80

980 171 80

1120 189

80

(1) È indicato il peso vuoto del modello maggiore

(2) Le dimensioni sono al netto delle sporgenze dei collegamenti idraulici (riscaldamento, idrico sanitario e gas) ed elettrici e dei collegamenti superiori di

evacuazione gas combusti
