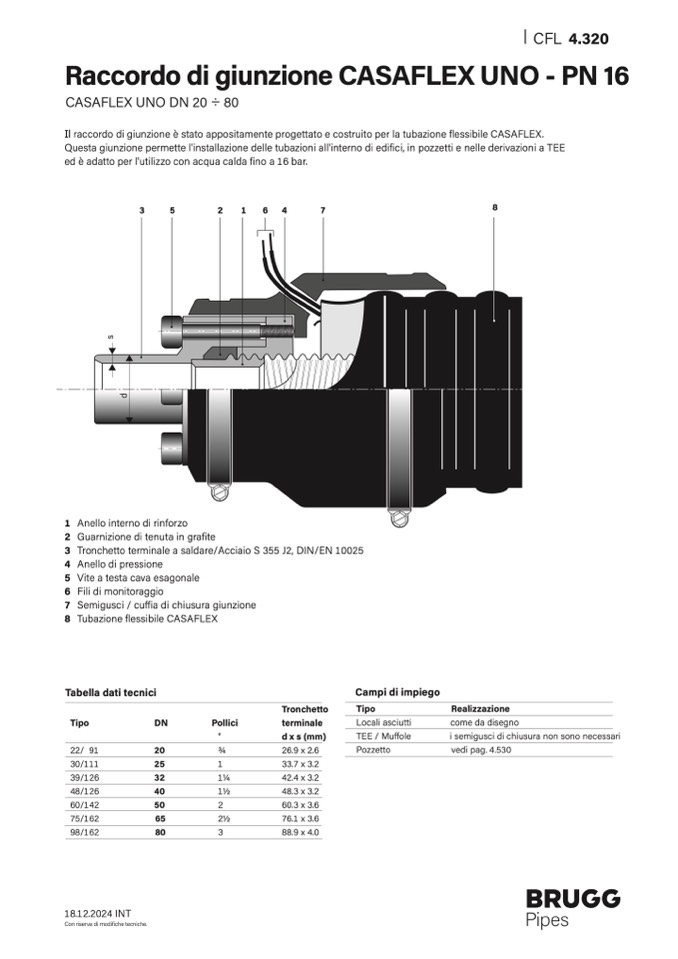

CFL 4.320

Raccordo di giunzione CASAFLEX UNO - PN 16

CASAFLEX UNO DN 20 ÷ 80

Il raccordo di giunzione

è stato appositamente progettato e costruito per la tubazione flessibile CASAFLEX.

Questa giunzione permette l'installazione delle tubazioni all'interno di edi

fici, in pozzetti e nelle derivazioni a TEE

ed è adatto per l'utilizzo con acqua calda fino a 16 bar.

Tabella dati tecnici

Campi di impiego

Tipo

Locali asciutti

TEE / Mu

ffole

Pozzetto

Tipo

DN

Pollici

Tronchetto

terminale

d x s (mm)

26.9 x 2.6

33.7 x 3.2

42.4 x 3.2

48.3 x 3.2

60.3 x 3.6

76.1 x 3.6

88.9 x 4.0

Realizzazione

come da disegno

i semigusci di chiusura non sono necessari

vedi pag. 4.530

22/ 91

20

30/111

25

39/126

32

48/126

40

60/142

50

75/162

65

98/162

80

18.12.2024 INT

Con riserva di modifiche tecniche.

"

3⁄4

1

1

1⁄4

1

1⁄2

2

2

1⁄2

3

3

5

2

1

6

4

7

8

1 Anellointernodirinforzo

2 Guarnizioneditenutaingra

fite

3 Tronchettoterminaleasaldare/AcciaioS355J2,DIN/EN10025

4 Anellodipressione

5 Viteatestacavaesagonale

6 Filidimonitoraggio

7 Semigusci/cuffiadichiusuragiunzione

8 TubazioneflessibileCASAFLEX

s

d
