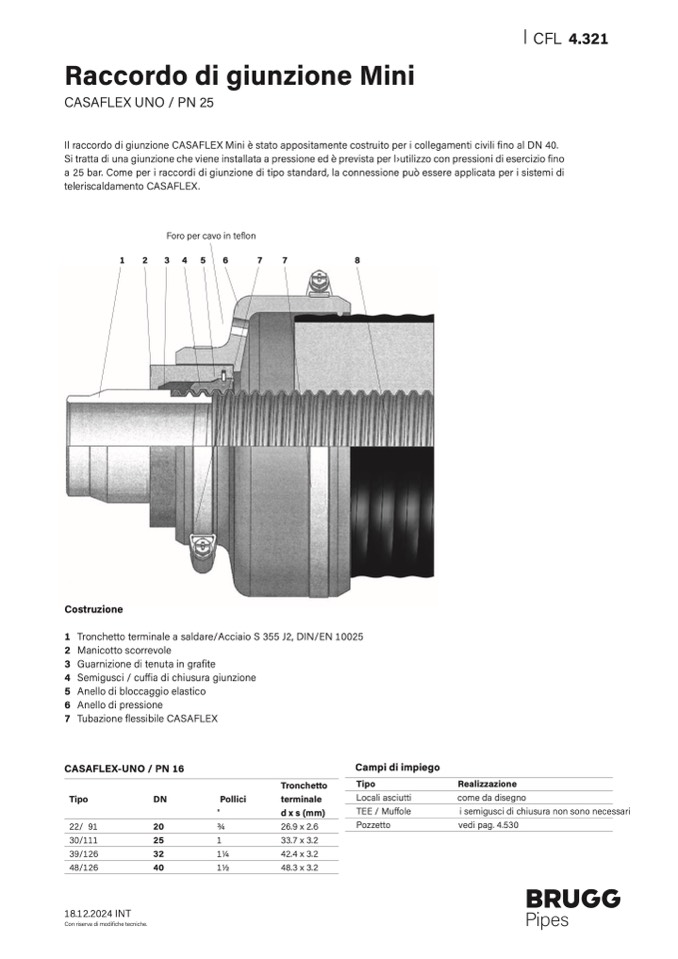

Raccordo di giunzione Mini

CASAFLEX UNO / PN 25

Il raccordo di giunzione CASAFLEX Mini è stato appositamente costruito per i collegamenti civili

fino al DN 40.

Si tratta di una giunzione che viene installata a pressione ed è prevista per l›utilizzo con pressioni di esercizio

fino

a 25 bar. Come per i raccordi di giunzione di tipo standard, la connessione può essere applicata per i sistemi di

teleriscaldamento CASAFLEX.

Foro per cavo in te

flon

1

2

3

4

5

6

7

7

8

CFL 4.321

Costruzione

1 Tronchettoterminaleasaldare/AcciaioS355J2,DIN/EN10025

2 Manicottoscorrevole

3 Guarnizioneditenutaingra

fite

4 Semigusci/cuffiadichiusuragiunzione

5 Anellodibloccaggioelastico

6 Anellodipressione

7 TubazioneflessibileCASAFLEX

CASAFLEX-UNO / PN 16

Campi di impiego

Tipo

Locali asciutti

TEE / Mu

ffole

Pozzetto

Tipo

DN

Pollici

Tronchetto

terminale

d x s (mm)

26.9 x 2.6

33.7 x 3.2

42.4 x 3.2

48.3 x 3.2

Realizzazione

come da disegno

i semigusci di chiusura non sono necessari

vedi pag. 4.530

22/ 91

20

30/111

25

39/126

32

48/126

40

18.12.2024 INT

Con riserva di modifiche tecniche.

"

3⁄4

1

1

1⁄4

1

1⁄2
