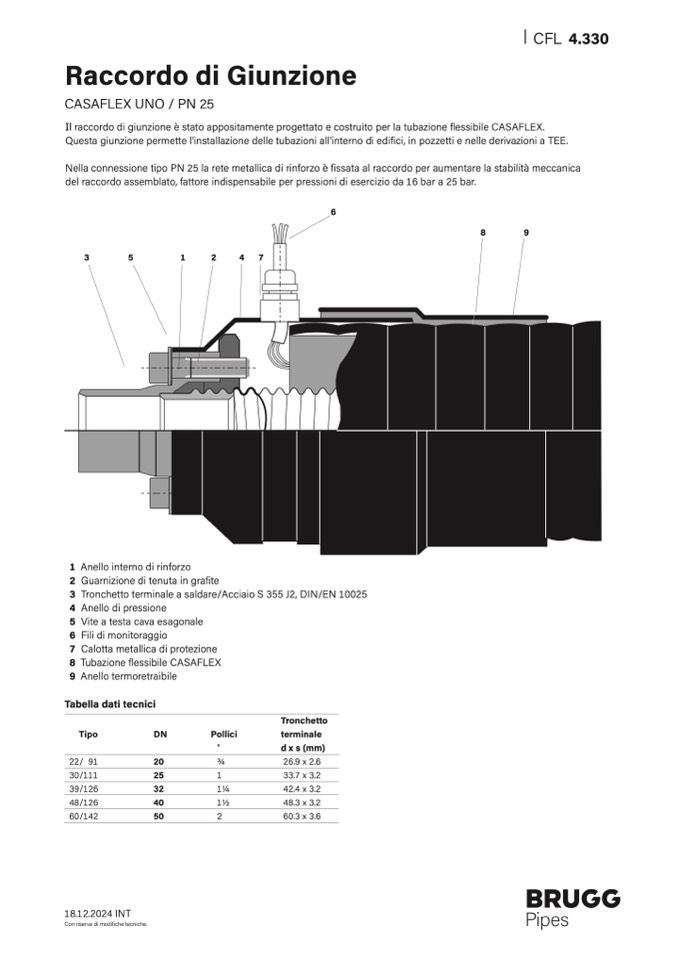

Raccordo di Giunzione

CASAFLEX UNO / PN 25

Il raccordo di giunzione

è stato appositamente progettato e costruito per la tubazione flessibile CASAFLEX.

Questa giunzione permette l'installazione delle tubazioni all'interno di edi

fici, in pozzetti e nelle derivazioni a TEE.

Nella connessione tipo PN 25 la rete metallica di rinforzo

è fissata al raccordo per aumentare la stabilit

à meccanica

del raccordo assemblato, fattore indispensabile per pressioni di esercizio da 16 bar a 25 bar.

6

CFL 4.330

8

9

3

5

1

2

4

7

1 Anello interno di rinforzo

2 Guarnizione di tenuta in gra

fite

3 Tronchetto terminale a saldare/Acciaio S 355 J2, DIN/EN 10025

4 Anello di pressione

5 Vite a testa cava esagonale

6 Fili di monitoraggio

7 Calotta metallica di protezione

8 Tubazione flessibile CASAFLEX

9 Anello termoretraibile

Tabella dati tecnici

Tipo

Tronchetto

DN

Pollici

terminale

"

d x s (mm)

22/ 91

20

3⁄4

30/111

25

1

39/126

32

1

1⁄4

48/126

40

1

1⁄2

60/142

50

2

18.12.2024 INT

Con riserva di modifiche tecniche.

26.9 x 2.6

33.7 x 3.2

42.4 x 3.2

48.3 x 3.2

60.3 x 3.6
