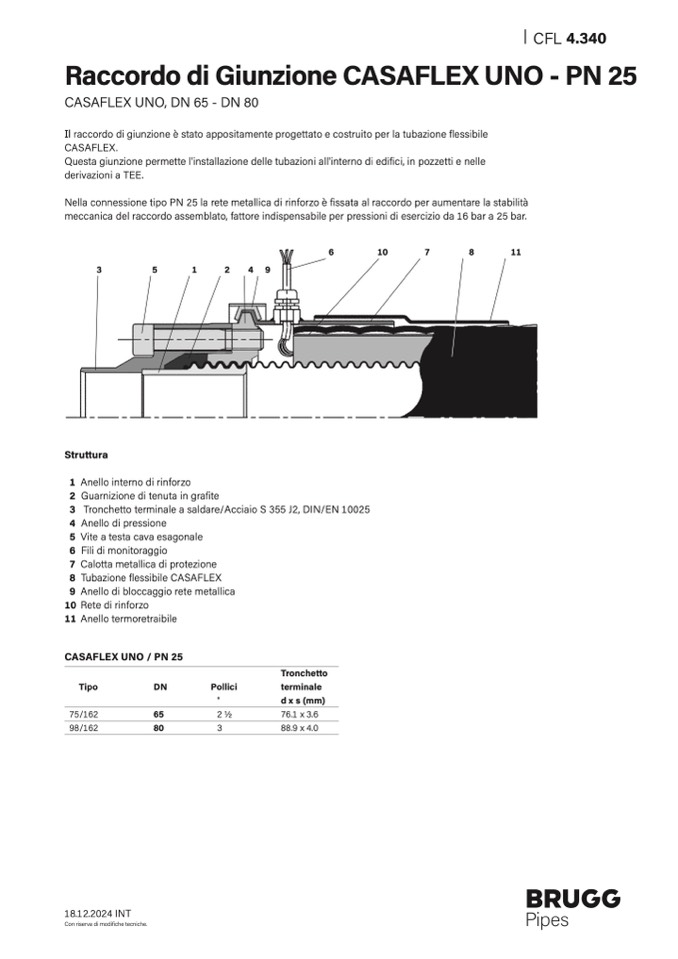

CFL 4.340

Raccordo di Giunzione CASAFLEX UNO - PN 25

CASAFLEX UNO, DN 65 - DN 80

Il raccordo di giunzione

è stato appositamente progettato e costruito per la tubazione flessibile

CASAFLEX.

Questa giunzione permette l'installazione delle tubazioni all'interno di edi

fici, in pozzetti e nelle

derivazioni a TEE.

Nella connessione tipo PN 25 la rete metallica di rinforzo

è fissata al raccordo per aumentare la stabilità

meccanica del raccordo assemblato, fattore indispensabile per pressioni di esercizio da 16 bar a 25 bar.

6

10

7

8

11

3

5

1

2

4

9

Struttura

1 Anello interno di rinforzo

2 Guarnizione di tenuta in gra

fite

3 Tronchetto terminale a saldare/Acciaio S 355 J2, DIN/EN 10025

4 Anello di pressione

5 Vite a testa cava esagonale

6 Fili di monitoraggio

7 Calotta metallica di protezione

8 Tubazione flessibile CASAFLEX

9 Anello di bloccaggio rete metallica

10 Rete di rinforzo

11 Anello termoretraibile

CASAFLEX UNO / PN 25

Tipo

DN

75/162

65

98/162

80

Pollici

"

2 1⁄2

3

Tronchetto

terminale

d x s (mm)

76.1 x 3.6

88.9 x 4.0

18.12.2024 INT

Con riserva di modifiche tecniche.
