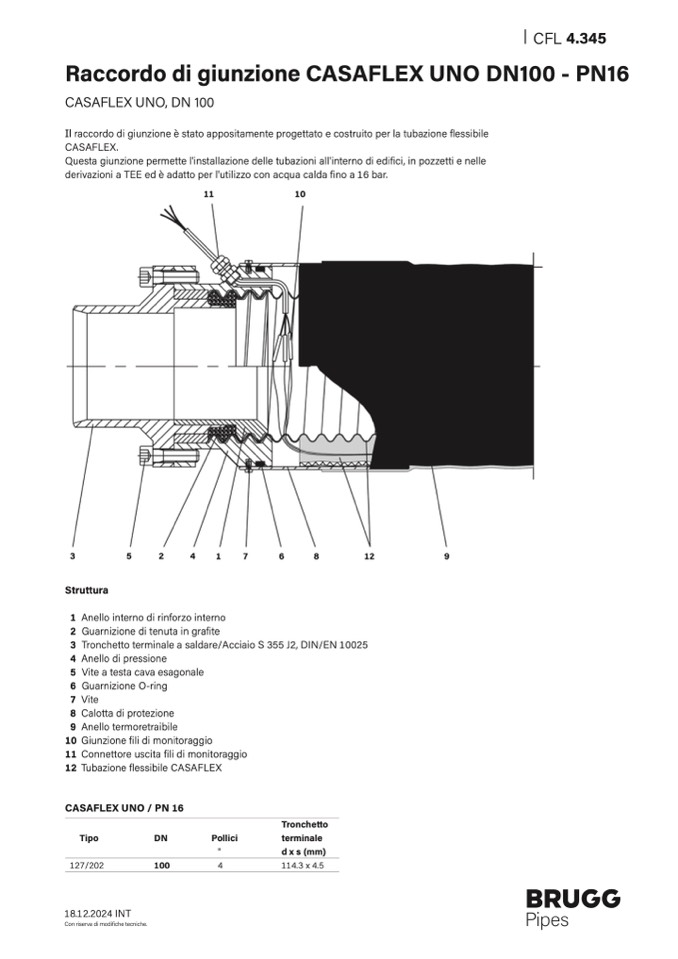

CFL 4.345

Raccordo di giunzione CASAFLEX UNO DN100 - PN16

CASAFLEX UNO, DN 100

Il raccordo di giunzione

è stato appositamente progettato e costruito per la tubazione flessibile

CASAFLEX.

Questa giunzione permette l'installazione delle tubazioni all'interno di edi

fici, in pozzetti e nelle

derivazioni a TEE ed

è adatto per l'utilizzo con acqua calda fino a 16 bar.

11

10

3

5

2

4

1

7

6

8

12

9

Struttura

1 Anello interno di rinforzo interno

2 Guarnizione di tenuta in grafite

3 Tronchetto terminale a saldare/Acciaio S 355 J2, DIN/EN 10025

4 Anello di pressione

5 Vite a testa cava esagonale

6 Guarnizione O-ring

7 Vite

8 Calotta di protezione

9 Anello termoretraibile

10 Giunzione

fili di monitoraggio

11 Connettore uscita fili di monitoraggio

12 Tubazione

flessibile CASAFLEX

CASAFLEX UNO / PN 16

Tipo

DN

Pollici

"

d x s (mm)

Tronchetto

terminale

127/202

100

4

18.12.2024 INT

Con riserva di modifiche tecniche.

114.3 x 4.5
