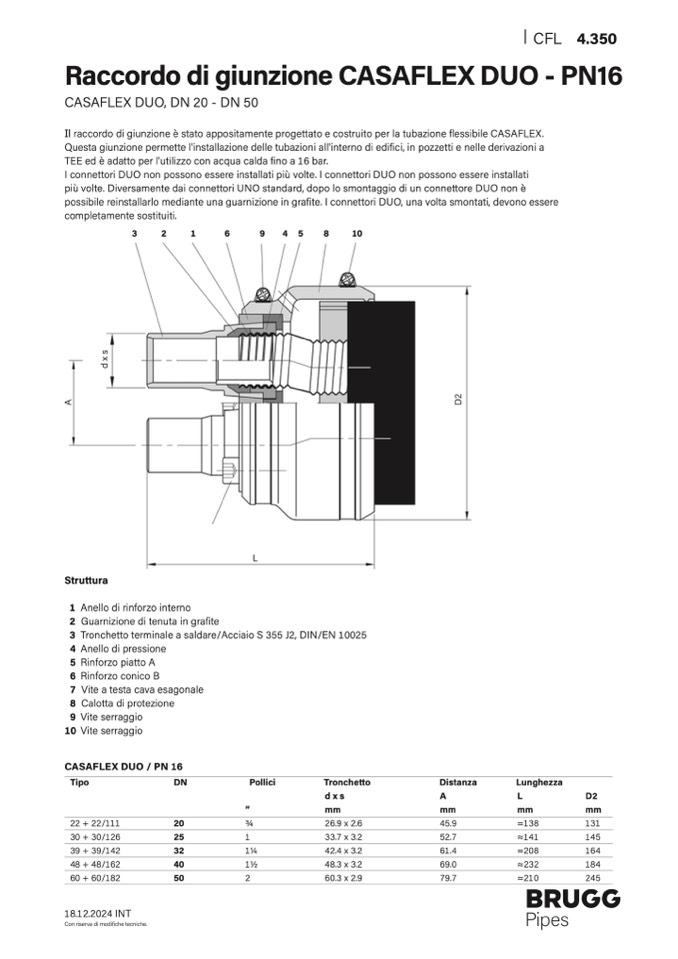

CFL 4.350

Raccordo di giunzione CASAFLEX DUO - PN16

CASAFLEX DUO, DN 20 - DN 50

Il raccordo di giunzione

è stato appositamente progettato e costruito per la tubazione flessibile CASAFLEX.

Questa giunzione permette l'installazione delle tubazioni all'interno di edi

fici, in pozzetti e nelle derivazioni a

TEE ed

è adatto per l'utilizzo con acqua calda fino a 16 bar.

I connettori DUO non possono essere installati pi

ù volte. I connettori DUO non possono essere installati

pi

ù volte. Diversamente dai connettori UNO standard, dopo lo smontaggio di un connettore DUO non

è

possibile reinstallarlo mediante una guarnizione in gra

fite. I connettori DUO, una volta smontati, devono essere

completamente sostituiti.

Struttura

3

2

1

6

9

4 5

8

10

1 Anello di rinforzo interno

2 Guarnizione di tenuta in gra

fite

3 Tronchetto terminale a saldare/Acciaio S 355 J2, DIN/EN 10025

4 Anello di pressione

5 Rinforzo piatto A

6 Rinforzo conico B

7 Vite a testa cava esagonale

8 Calotta di protezione

9 Vite serraggio

10 Vite serraggio

CASAFLEX DUO / PN 16

Tipo

22+ 22/111

30+ 30/126

39+ 39/142

48+ 48/162

60+ 60/182

18.12.2024 INT

Con riserva di modifiche tecniche.

DN

Pollici

Tronchetto

Distanza

Lunghezza

20

3⁄4

25

1

32

1

1⁄4

40

1

1⁄2

50

2

26.9 x 2.6

33.7 x 3.2

42.4 x 3.2

48.3 x 3.2

60.3 x 2.9

L

dxs

”

mm

A

L

D2

mm

mm

mm

45.9

≈138

131

52.7

≈141

145

61.4

≈208

164

69.0

≈232

184

79.7

≈210

245

A

d

x

s

D

2
