Prescrizioni per il montaggio

Collegamento tra CASAFLEX e tubo rigido preisolato

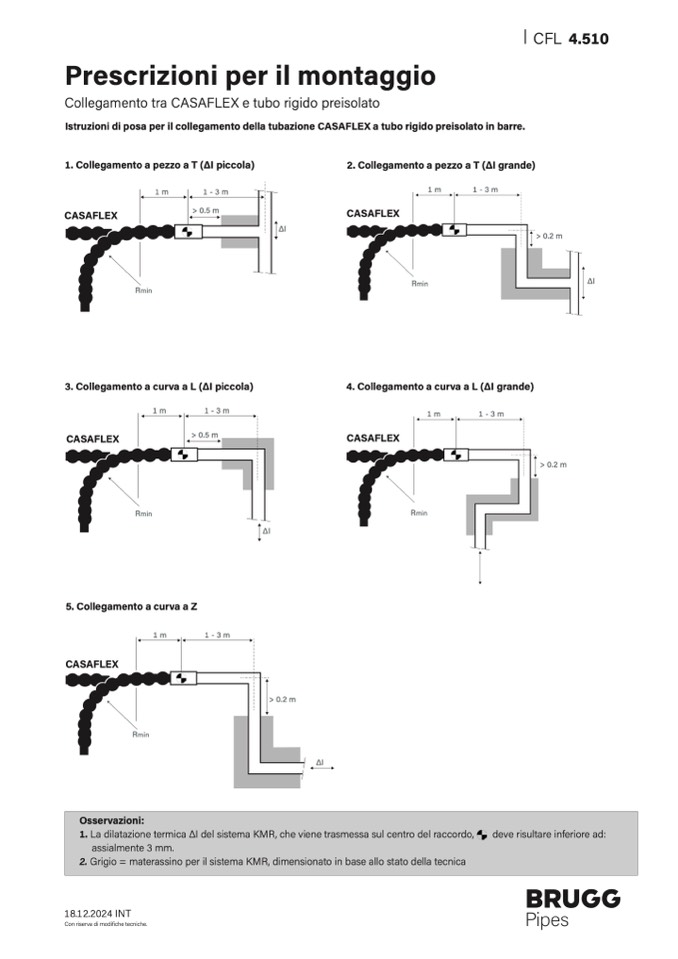

Istruzioni di posa per il collegamento della tubazione CASAFLEX a tubo rigido preisolato in barre.

1. Collegamento a pezzo a T (∆I piccola)

2. Collegamento a pezzo a T (∆I grande)

1m

1-3m

CASAFLEX

Rmin

CFL 4.510

1-3m

> 0.5 m

CASAFLEX

1m

Rmin

∆I

> 0.2 m

∆I

3. Collegamento a curva a L (∆I piccola)

4. Collegamento a curva a L (∆I grande)

CASAFLEX

1m

1-3m

> 0.5 m

CASAFLEX

1m

1-3m

Rmin

> 0.2 m

Rmin

5. Collegamento a curva a Z

1m

1-3m

CASAFLEX

Rmin

> 0.2 m

∆I

∆I

Osservazioni:

1. La dilatazione termica ∆I del sistema KMR, che viene trasmessa sul centro del raccordo,

deve risultare inferiore ad:

assialmente 3 mm.

2. Grigio = materassino per il sistema KMR, dimensionato in base allo stato della tecnica

18.12.2024 INT

Con riserva di modifiche tecniche.
