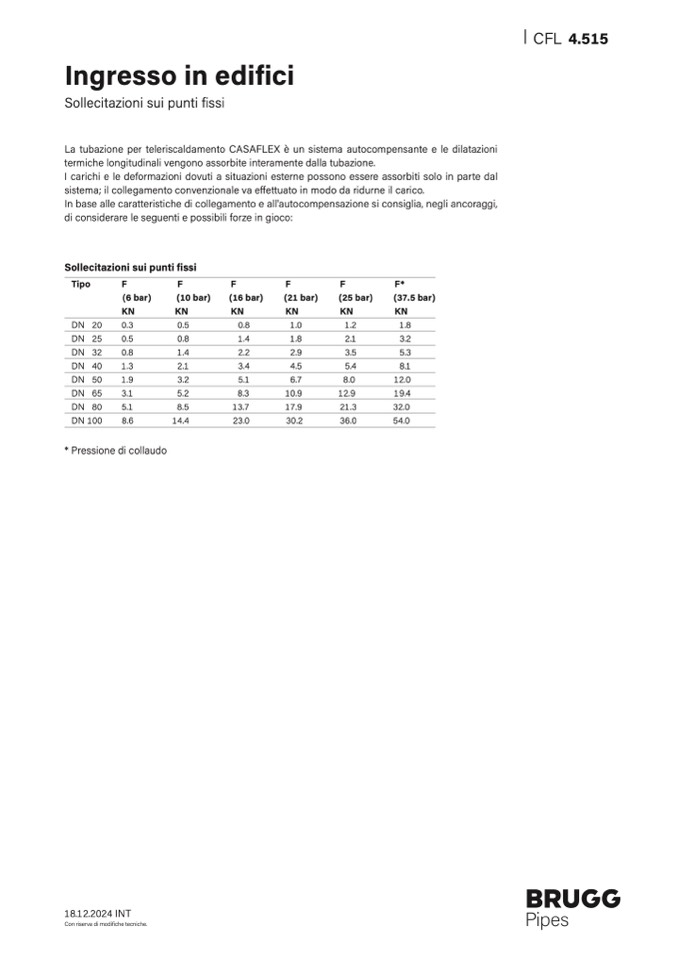

Ingresso in edi

fici

Sollecitazioni sui punti

fissi

La tubazione per teleriscaldamento CASAFLEX è un sistema autocompensante e le dilatazioni

termiche longitudinali vengono assorbite interamente dalla tubazione.

I carichi e le deformazioni dovuti a situazioni esterne possono essere assorbiti solo in parte dal

sistema; il collegamento convenzionale va effettuato in modo da ridurne il carico.

In base alle caratteristiche di collegamento e all'autocompensazione si consiglia, negli ancoraggi,

di considerare le seguenti e possibili forze in gioco:

Sollecitazioni sui punti

fissi

Tipo

DN 20

DN 25

DN 32

DN 40

DN 50

DN 65

DN 80

DN 100

F

F

F

F

F

F*

(6 bar)

(10 bar)

(16 bar)

(21 bar)

(25 bar)

(37.5 bar)

KN

KN

KN

KN

KN

KN

CFL 4.515

0.3

0.5

0.5

0.8

0.8

1.4

1.3

2.1

1.9

3.2

3.1

5.2

5.1

8.5

8.6

14.4

0.8

1.0

1.2

1.8

1.4

1.8

2.1

3.2

2.2

2.9

3.5

5.3

3.4

4.5

5.4

8.1

5.1

6.7

8.0

12.0

8.3

10.9

12.9

19.4

13.7

17.9

21.3

32.0

23.0

30.2

36.0

54.0

* Pressione di collaudo
