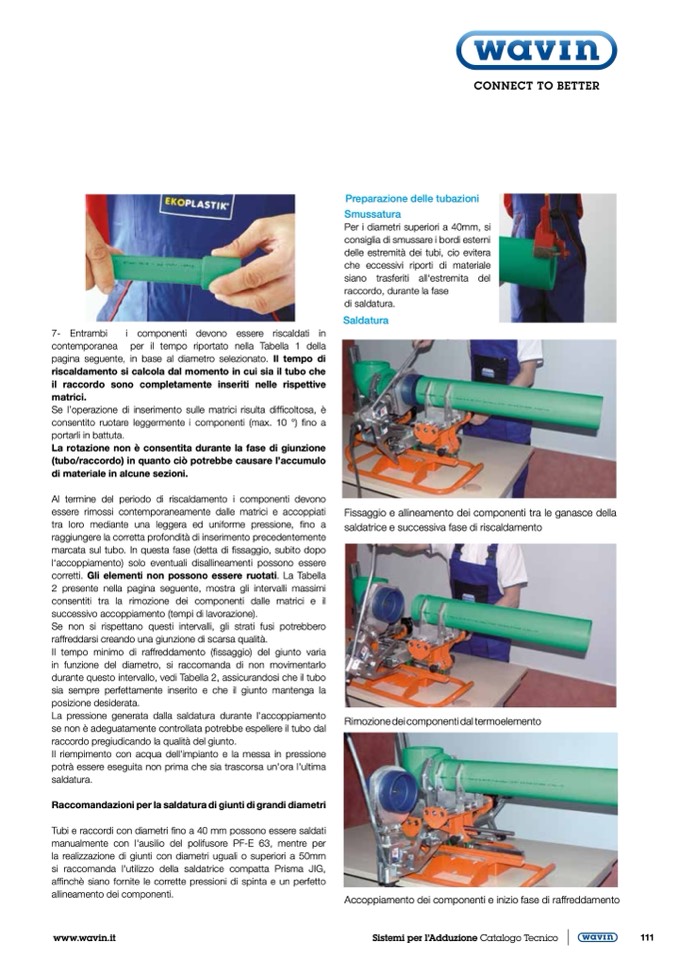

Preparazione delle tubazioni
Smussatura
Per i diametri superiori a 40mm, si
consiglia di smussare i bordi esterni
delle estremità dei tubi, cio evitera
che eccessivi riporti di materiale
siano trasferiti all‘estremita del
raccordo, durante la fase
di saldatura.
Saldatura
7- Entrambi
i componenti devono essere riscaldati in
contemporanea per il tempo riportato nella Tabella 1 della
pagina seguente, in base al diametro selezionato. Il tempo di
riscaldamento si calcola dal momento in cui sia il tubo che
il raccordo sono completamente inseriti nelle rispettive
matrici.
Se l’operazione di inserimento sulle matrici risulta dif
ficoltosa, è
consentito ruotare leggermente i componenti (max. 10 °) fino a
portarli in battuta.
La rotazione non è consentita durante la fase di giunzione
(tubo/raccordo) in quanto ciò potrebbe causare l’accumulo
di materiale in alcune sezioni.
Al termine del periodo di riscaldamento i componenti devono
essere rimossi contemporaneamente dalle matrici e accoppiati
tra loro mediante una leggera ed uniforme pressione, fino a
raggiungere la corretta profondità di inserimento precedentemente
marcata sul tubo. In questa fase (detta di fissaggio, subito dopo
l‘accoppiamento) solo eventuali disallineamenti possono essere
corretti. Gli elementi non possono essere ruotati. La Tabella
2 presente nella pagina seguente, mostra gli intervalli massimi
consentiti tra la rimozione dei componenti dalle matrici e il
successivo accoppiamento (tempi di lavorazione).
Se non si rispettano questi intervalli, gli strati fusi potrebbero
raffreddarsi creando una giunzione di scarsa qualità.
Il tempo minimo di raffreddamento (fissaggio) del giunto varia
in funzione del diametro, si raccomanda di non movimentarlo
durante questo intervallo, vedi Tabella 2, assicurandosi che il tubo
sia sempre perfettamente inserito e che il giunto mantenga la
posizione desiderata.
La pressione generata dalla saldatura durante l'accoppiamento
se non è adeguatamente controllata potrebbe espellere il tubo dal
raccordo pregiudicando la qualità del giunto.
Il riempimento con acqua dell'impianto e la messa in pressione
potrà essere eseguita non prima che sia trascorsa un'ora l'ultima
saldatura.
Raccomandazioni per la saldatura di giunti di grandi diametri
Tubi e raccordi con diametri fino a 40 mm possono essere saldati
manualmente con l'ausilio del polifusore PF-E 63, mentre per
la realizzazione di giunti con diametri uguali o superiori a 50mm
si raccomanda l'utilizzo della saldatrice compatta Prisma JIG,
affinchè siano fornite le corrette pressioni di spinta e un perfetto
allineamento dei componenti.
Fissaggio e allineamento dei componenti tra le ganasce della
saldatrice e successiva fase di riscaldamento
Rimozione dei componenti dal termoelemento
Accoppiamento dei componenti e inizio fase di raffreddamento
