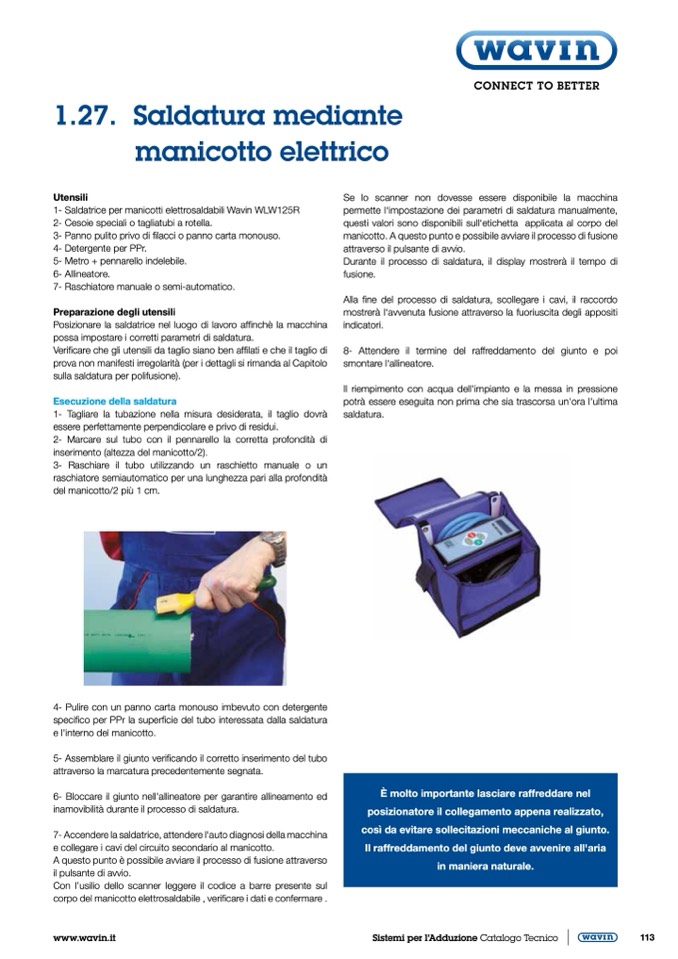

1.27. Saldatura mediante
manicotto elettrico
Utensili
1- Saldatrice per manicotti elettrosaldabili Wavin WLW125R
2- Cesoie speciali o tagliatubi a rotella.
3- Panno pulito privo di filacci o panno carta monouso.
4- Detergente per PPr.
5- Metro + pennarello indelebile.
6- Allineatore.
7- Raschiatore manuale o semi-automatico.
Preparazione degli utensili
Posizionare la saldatrice nel luogo di lavoro affinchè la macchina
possa impostare i corretti parametri di saldatura.
Verificare che gli utensili da taglio siano ben affilati e che il taglio di
prova non manifesti irregolarità (per i dettagli si rimanda al Capitolo
sulla saldatura per polifusione).
Esecuzione della saldatura
1- Tagliare la tubazione nella misura desiderata, il taglio dovrà
essere perfettamente perpendicolare e privo di residui.
2- Marcare sul tubo con il pennarello la corretta profondità di
inserimento (altezza del manicotto/2).
3- Raschiare il tubo utilizzando un raschietto manuale o un
raschiatore semiautomatico per una lunghezza pari alla profondità
del manicotto/2 più 1 cm.
4- Pulire con un panno carta monouso imbevuto con detergente
specifico per PPr la superficie del tubo interessata dalla saldatura
e l'interno del manicotto.
5- Assemblare il giunto verificando il corretto inserimento del tubo
attraverso la marcatura precedentemente segnata.
6- Bloccare il giunto nell'allineatore per garantire allineamento ed
inamovibilità durante il processo di saldatura.
7- Accendere la saldatrice, attendere l'auto diagnosi della macchina
e collegare i cavi del circuito secondario al manicotto.
A questo punto è possibile avviare il processo di fusione attraverso
il pulsante di avvio.
Con l’usilio dello scanner leggere il codice a barre presente sul
corpo del manicotto elettrosaldabile , verificare i dati e confermare .
Se lo scanner non dovesse essere disponibile la macchina
permette l‘impostazione dei parametri di saldatura manualmente,
questi valori sono disponibili sull‘etichetta applicata al corpo del
manicotto. A questo punto e possibile avviare il processo di fusione
attraverso il pulsante di avvio.
Durante il processo di saldatura, il display mostrerà il tempo di
fusione.
Alla fine del processo di saldatura, scollegare i cavi, il raccordo
mostrerà l‘avvenuta fusione attraverso la fuoriuscita degli appositi
indicatori.
8- Attendere il termine del raffreddamento del giunto e poi
smontare l‘allineatore.
Il riempimento con acqua dell'impianto e la messa in pressione
potrà essere eseguita non prima che sia trascorsa un'ora l'ultima
saldatura.
È molto importante lasciare raffreddare nel
posizionatore il collegamento appena realizzato,
così da evitare sollecitazioni meccaniche al giunto.
Il raffreddamento del giunto deve avvenire all'aria
in maniera naturale.
