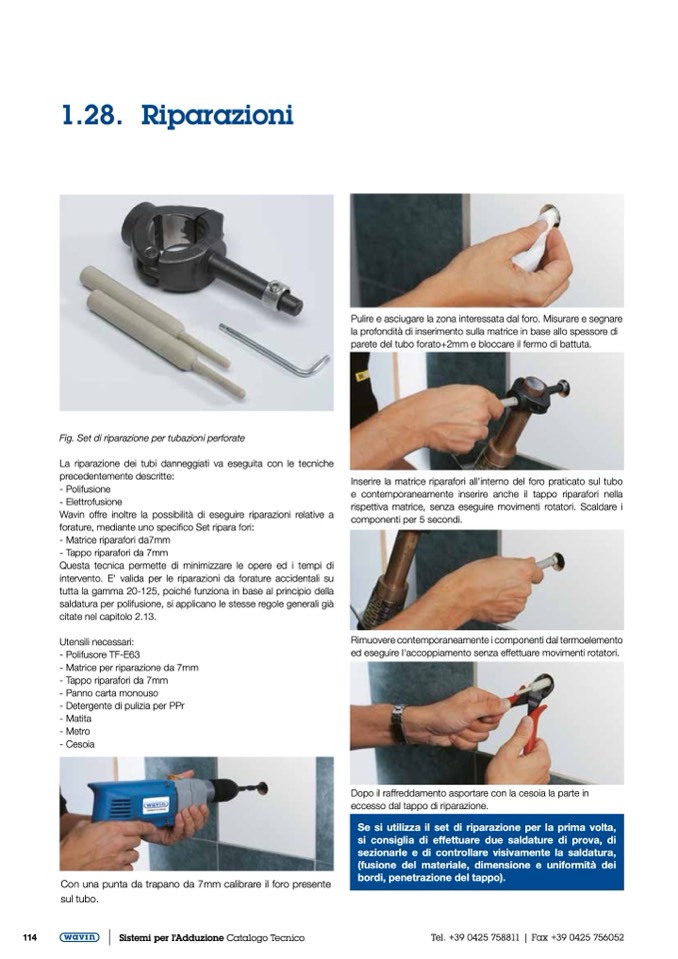

1.28. Riparazioni
114
Sistemi per l’Adduzione Catalogo Tecnico
Tel. +39 0425 758811 | Fax +39 0425 756052
Fig. Set di riparazione per tubazioni perforate
La riparazione dei tubi danneggiati va eseguita con le tecniche
precedentemente descritte:
- Polifusione
- Elettrofusione
Wavin offre inoltre la possibilità di eseguire riparazioni relative a
forature, mediante uno specifico Set ripara fori:
- Matrice riparafori da7mm
- Tappo riparafori da 7mm
Questa tecnica permette di minimizzare le opere ed i tempi di
intervento. E' valida per le riparazioni da forature accidentali su
tutta la gamma 20-125, poiché funziona in base al principio della
saldatura per polifusione, si applicano le stesse regole generali già
citate nel capitolo 2.13.
Utensili necessari:
- Polifusore TF-E63
- Matrice per riparazione da 7mm
- Tappo riparafori da 7mm
- Panno carta monouso
- Detergente di pulizia per PPr
- Matita
- Metro
- Cesoia
Con una punta da trapano da 7mm calibrare il foro presente
sul tubo.
Pulire e asciugare la zona interessata dal foro. Misurare e segnare
la profondità di inserimento sulla matrice in base allo spessore di
parete del tubo forato+2mm e bloccare il fermo di battuta.
Inserire la matrice riparafori all'interno del foro praticato sul tubo
e contemporaneamente inserire anche il tappo riparafori nella
rispettiva matrice, senza eseguire movimenti rotatori. Scaldare i
componenti per 5 secondi.
Rimuovere contemporaneamente i componenti dal termoelemento
ed eseguire l'accoppiamento senza effettuare movimenti rotatori.
Dopo il raffreddamento asportare con la cesoia la parte in
eccesso dal tappo di riparazione.
Se si utilizza il set di riparazione per la prima volta,
si consiglia di effettuare due saldature di prova, di
sezionarle e di controllare visivamente la saldatura,
(fusione del materiale, dimensione e uniformità dei
bordi, penetrazione del tappo).
