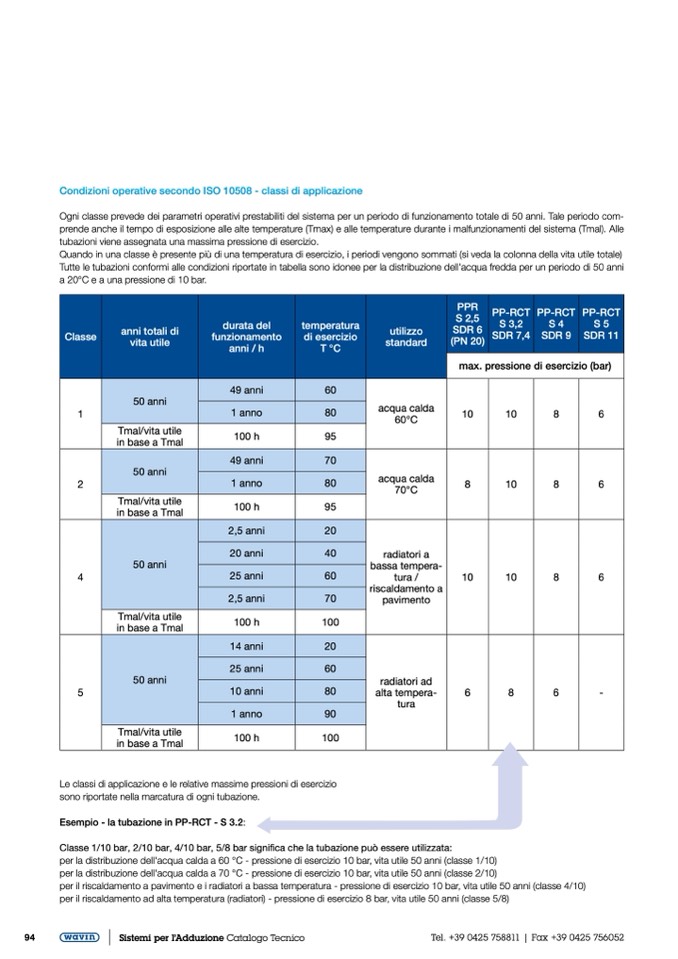

Condizioni operative secondo ISO 10508 - classi di applicazione
Ogni classe prevede dei parametri operativi prestabiliti del sistema per un periodo di funzionamento totale di 50 anni. Tale periodo com-
prende anche il tempo di esposizione alle alte temperature (Tmax) e alle temperature durante i malfunzionamenti del sistema (Tmal). Alle
tubazioni viene assegnata una massima pressione di esercizio.
Quando in una classe è presente più di una temperatura di esercizio, i periodi vengono sommati (si veda la colonna della vita utile totale)
Tutte le tubazioni conformi alle condizioni riportate in tabella sono idonee per la distribuzione dell'acqua fredda per un periodo di 50 anni
a 20°C e a una pressione di 10 bar.
Classe
anni totali di
vita utile
durata del
funzionamento
anni / h
temperatura
di esercizio
T °C
utilizzo
standard
PPR
S 2,5
SDR 6
(PN 20)
PP-RCT
S 3,2
SDR 7,4
PP-RCT
S4
SDR 9
PP-RCT
S5
SDR 11
max. pressione di esercizio (bar)
1
50 anni
49 anni
60
acqua calda
60°C
10 10
8 6
1 anno
80
Tmal/vita utile
in base a Tmal
100 h
95
2
50 anni
49 anni
70
acqua calda
70°C
8 10
8 6
1 anno
80
Tmal/vita utile
in base a Tmal
100 h
95
4
50 anni
2,5 anni
20
radiatori a
bassa tempera-
tura /
riscaldamento a
pavimento
10 10
8 6
20 anni
40
25 anni
60
2,5 anni
70
Tmal/vita utile
in base a Tmal
100 h
100
5
50 anni
14 anni
20
radiatori ad
alta tempera-
tura
6 8
6 -
25 anni
60
10 anni
80
1 anno
90
Tmal/vita utile
in base a Tmal
100 h
100
94
Sistemi per l’Adduzione Catalogo Tecnico
Tel. +39 0425 758811 | Fax +39 0425 756052
Le classi di applicazione e le relative massime pressioni di esercizio
sono riportate nella marcatura di ogni tubazione.
Esempio - la tubazione in PP-RCT - S 3.2:
Classe 1/10 bar, 2/10 bar, 4/10 bar, 5/8 bar significa che la tubazione può essere utilizzata:
per la distribuzione dell'acqua calda a 60 °C - pressione di esercizio 10 bar, vita utile 50 anni (classe 1/10)
per la distribuzione dell'acqua calda a 70 °C - pressione di esercizio 10 bar, vita utile 50 anni (classe 2/10)
per il riscaldamento a pavimento e i radiatori a bassa temperatura - pressione di esercizio 10 bar, vita utile 50 anni (classe 4/10)
per il riscaldamento ad alta temperatura (radiatori) - pressione di esercizio 8 bar, vita utile 50 anni (classe 5/8)
