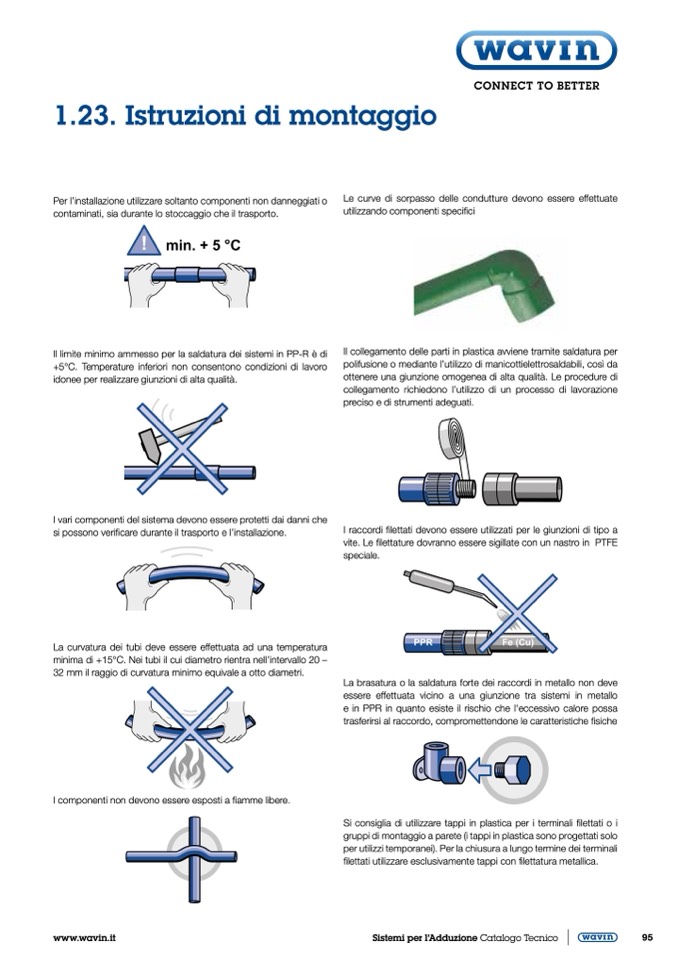

1.23. Istruzioni di montaggio
Per l’installazione utilizzare soltanto componenti non danneggiati o
contaminati, sia durante lo stoccaggio che il trasporto.
Il limite minimo ammesso per la saldatura dei sistemi in PP-R è di
+5°C. Temperature inferiori non consentono condizioni di lavoro
idonee per realizzare giunzioni di alta qualità.
I vari componenti del sistema devono essere protetti dai danni che
si possono verificare durante il trasporto e l’installazione.
La curvatura dei tubi deve essere effettuata ad una temperatura
minima di +15°C. Nei tubi il cui diametro rientra nell’intervallo 20 –
32 mm il raggio di curvatura minimo equivale a otto diametri.
I componenti non devono essere esposti a fiamme libere.
Le curve di sorpasso delle condutture devono essere effettuate
utilizzando componenti specifici
Il collegamento delle parti in plastica avviene tramite saldatura per
polifusione o mediante l’utilizzo di manicottielettrosaldabili, così da
ottenere una giunzione omogenea di alta qualità. Le procedure di
collegamento richiedono l’utilizzo di un processo di lavorazione
preciso e di strumenti adeguati.
I raccordi filettati devono essere utilizzati per le giunzioni di tipo a
vite. Le filettature dovranno essere sigillate con un nastro in PTFE
speciale.
La brasatura o la saldatura forte dei raccordi in metallo non deve
essere effettuata vicino a una giunzione tra sistemi in metallo
e in PPR in quanto esiste il rischio che l'eccessivo calore possa
trasferirsi al raccordo, compromettendone le caratteristiche fisiche
Si consiglia di utilizzare tappi in plastica per i terminali filettati o i
gruppi di montaggio a parete (i tappi in plastica sono progettati solo
per utilizzi temporanei). Per la chiusura a lungo termine dei terminali
filettati utilizzare esclusivamente tappi con filettatura metallica.
