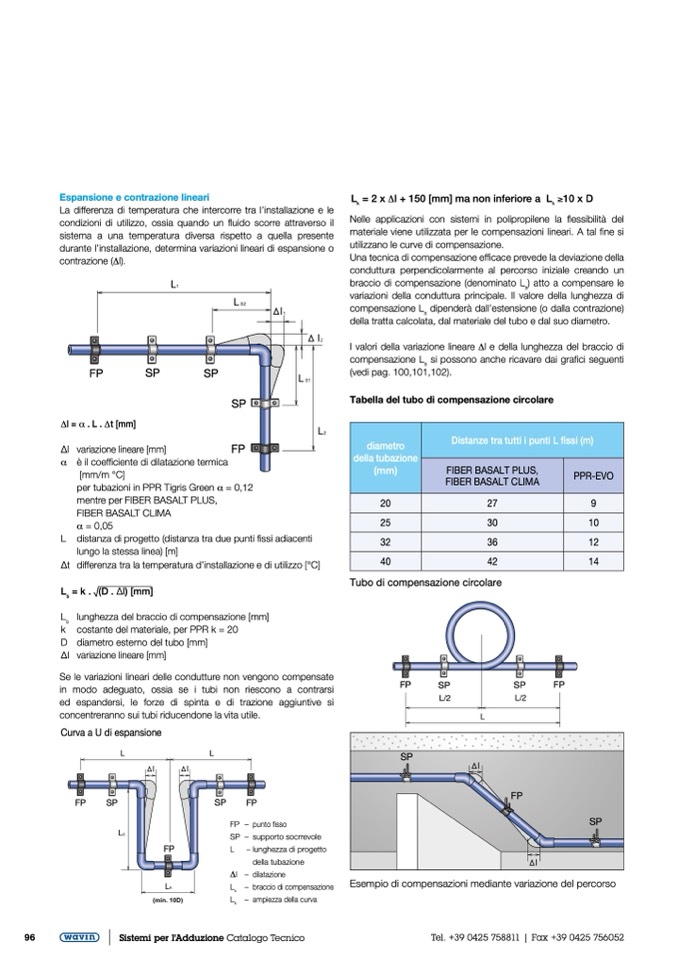

Espansione e contrazione lineari
La differenza di temperatura che intercorre tra l’installazione e le
condizioni di utilizzo, ossia quando un fluido scorre attraverso il
sistema a una temperatura diversa rispetto a quella presente
durante l’installazione, determina variazioni lineari di espansione o
contrazione (Δl).
L
k
= 2 x Δl + 150 [mm] ma non inferiore a L
k
≥10 x D
Nelle applicazioni con sistemi in polipropilene la flessibilità del
materiale viene utilizzata per le compensazioni lineari. A tal fine si
utilizzano le curve di compensazione.
Una tecnica di compensazione efficace prevede la deviazione della
conduttura perpendicolarmente al percorso iniziale creando un
braccio di compensazione (denominato L
s
) atto a compensare le
variazioni della conduttura principale. Il valore della lunghezza di
compensazione L
s
dipenderà dall’estensione (o dalla contrazione)
della tratta calcolata, dal materiale del tubo e dal suo diametro.
I valori della variazione lineare Δl e della lunghezza del braccio di
compensazione L
s
si possono anche ricavare dai grafici seguenti
(vedi pag. 100,101,102).
Tabella del tubo di compensazione circolare
FP
SP
SP
Δl = α . L . Δt [mm]
SP
FP
∆l
α
L
∆t
L
s
L
s
k
D
∆l
variazione lineare [mm]
è il coefficiente di dilatazione termica
diametro
della tubazione
(mm)
Distanze tra tutti i punti L fissi (m)
FIBER BASALT PLUS,
PPR-EVO
FIBER BASALT CLIMA
[mm/m °C]
per tubazioni in PPR Tigris Green α = 0,12
mentre per FIBER BASALT PLUS,
FIBER BASALT CLIMA
α = 0,05
distanza di progetto (distanza tra due punti fissi adiacenti
lungo la stessa linea) [m]
differenza tra la temperatura d’installazione e di utilizzo [°C]
= k . √(D . ∆l) [mm]
lunghezza del braccio di compensazione [mm]
costante del materiale, per PPR k = 20
diametro esterno del tubo [mm]
variazione lineare [mm]
20
27
9
25
30
10
32
36
12
40
42
14
Tubo di compensazione circolare
FP
SP
SP
FP
Se le variazioni lineari delle condutture non vengono compensate
in modo adeguato, ossia se i tubi non riescono a contrarsi
ed espandersi, le forze di spinta e di trazione aggiuntive si
concentreranno sui tubi riducendone la vita utile.
Curva a U di espansione
FP
SP
SP
FP
SP
FP
FP – punto fisso
SP – supporto socrrevole
L
– lunghezza di progetto
della tubazione
Δl – dilatazione
L
s
– braccio di compensazione
L
k
– ampiezza della curva
FP
Esempio di compensazioni mediante variazione del percorso
SP
