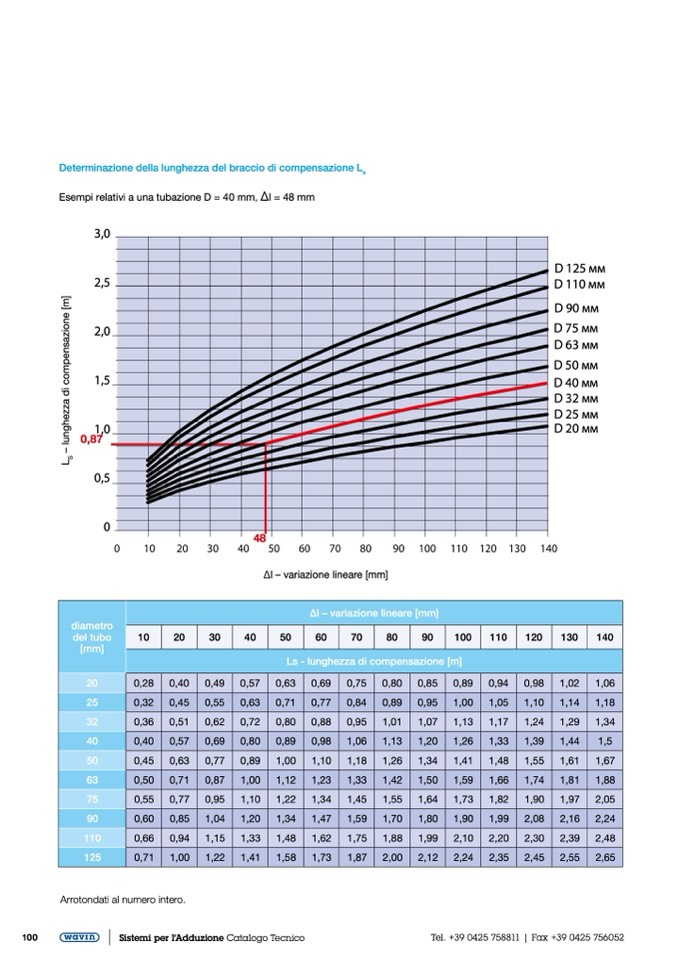

Determinazione della lunghezza del braccio di compensazione L
s
Esempi relativi a una tubazione D = 40 mm, Δl = 48 mm
3,0
2,5
2,0
1,5
D 125 мм
D 110 мм
D 90 мм
D 75 мм
D 63 мм
D 50 мм
D 40 мм
D 32 мм
D 25 мм
D 20 мм
1,0
0,87
0,5
0
48
diametro
del tubo
[mm]
Δl – variazione lineare [mm]
10
20
30
40
50
60
70
80
90
100
110
120
130
140
Ls - lunghezza di compensazione [m]
20
0,28
0,40
0,49
0,57
0,63
0,69
0,75
0,80
0,85
0,89
0,94
0,98
1,02
1,06
25
0,32
0,45
0,55
0,63
0,71
0,77
0,84
0,89
0,95
1,00
1,05
1,10
1,14
1,18
32
0,36
0,51
0,62
0,72
0,80
0,88
0,95
1,01
1,07
1,13
1,17
1,24
1,29
1,34
40 0,40 0,57 0,69 0,80 0,89 0,98 1,06 1,13 1,20 1,26 1,33 1,39 1,44 1,5
50
0,45
0,63
0,77
0,89
1,00
1,10
1,18
1,26
1,34
1,41
1,48
1,55
1,61
1,67
63
0,50
0,71
0,87
1,00
1,12
1,23
1,33
1,42
1,50
1,59
1,66
1,74
1,81
1,88
75
0,55
0,77
0,95
1,10
1,22
1,34
1,45
1,55
1,64
1,73
1,82
1,90
1,97
2,05
90 0,60 0,85 1,04 1,20 1,34 1,47 1,59 1,70 1,80 1,90 1,99 2,08 2,16 2,24
110
0,66
0,94
1,15
1,33
1,48
1,62
1,75
1,88
1,99
2,10
2,20
2,30
2,39
2,48
125
0,71
1,00
1,22
1,41
1,58
1,73
1,87
2,00
2,12
2,24
2,35
2,45
2,55
2,65
100
Sistemi per l’Adduzione Catalogo Tecnico
Tel. +39 0425 758811 | Fax +39 0425 756052
Arrotondati al numero intero.
Δl – variazione lineare [mm]
Δl - Линейное изменение (удлинение) [мм]
