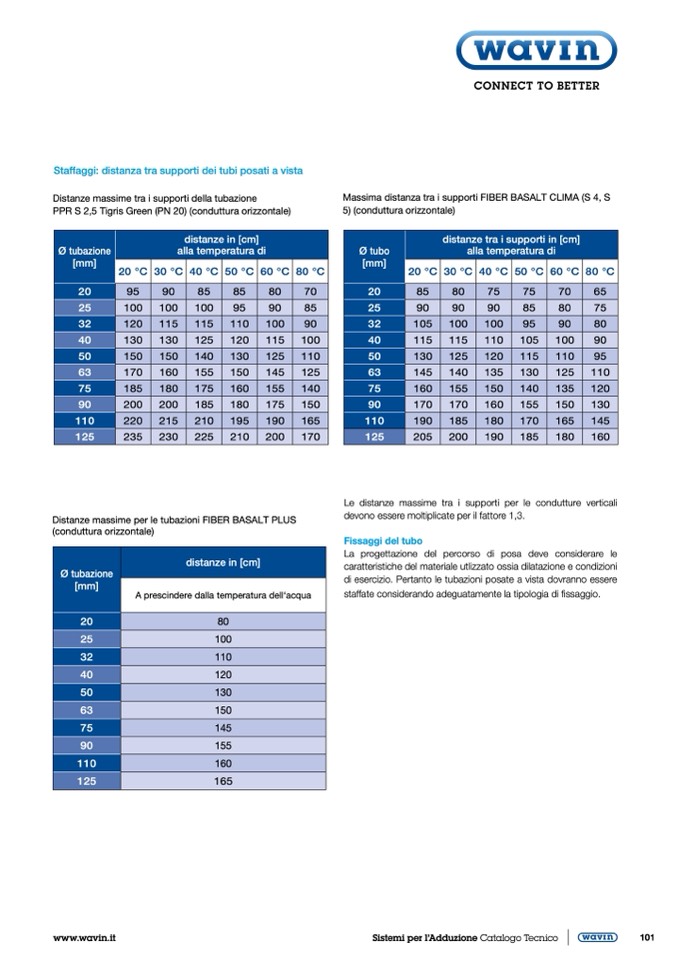

Staffaggi: distanza tra supporti dei tubi posati a vista
Distanze massime tra i supporti della tubazione
PPR S 2,5 Tigris Green (PN 20) (conduttura orizzontale)
Massima distanza tra i supporti FIBER BASALT CLIMA (S 4, S
5) (conduttura orizzontale)
Ø tubazione
[mm]
distanze in [cm]
alla temperatura di
20 °C
30 °C
40 °C
50 °C
60 °C
80 °C
20
95
90
85
85
80
70
25
100
100
100
95
90
85
32
120
115
115
110
100
90
40 130 130 125 120 115 100
50
150
150
140
130
125
110
63
170
160
155
150
145
125
75
185
180
175
160
155
140
90
200
200
185
180
175
150
110 220 215 210 195 190 165
125
235
230
225
210
200
170
Ø tubo
[mm]
distanze tra i supporti in [cm]
alla temperatura di
20 °C
30 °C
40 °C
50 °C
60 °C
80 °C
20
85
80
75
75
70
65
25
90
90
90
85
80
75
32
105
100
100
95
90
80
40 115 115 110 105 100 90
50
130
125
120
115
110
95
63
145
140
135
130
125
110
75
160
155
150
140
135
120
90
170
170
160
155
150
130
110 190 185 180 170 165 145
125 205 200 190 185 180 160
Distanze massime per le tubazioni FIBER BASALT PLUS
(conduttura orizzontale)
Le distanze massime tra i supporti per le condutture verticali
devono essere moltiplicate per il fattore 1,3.
Fissaggi del tubo
La progettazione del percorso di posa deve considerare le
caratteristiche del materiale utlizzato ossia dilatazione e condizioni
di esercizio. Pertanto le tubazioni posate a vista dovranno essere
staffate considerando adeguatamente la tipologia di fissaggio.
Ø tubazione
[mm]
distanze in [cm]
A prescindere dalla temperatura dell‘acqua
20
80
25
100
32
110
40 120
50
130
63 150
75
145
90 155
110
160
125 165
