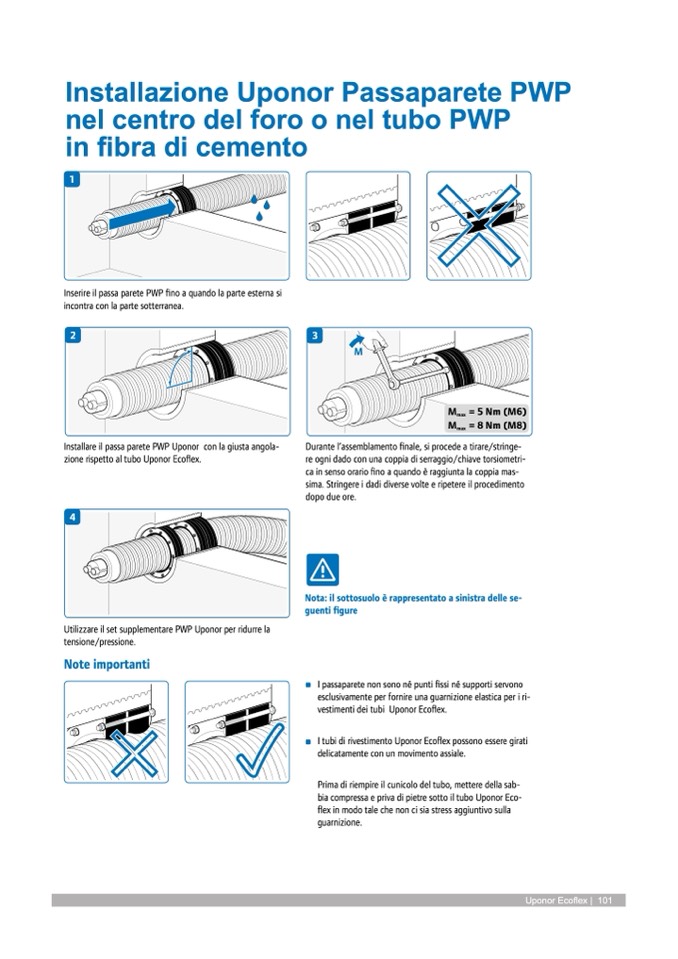

Installazione Uponor Passaparete PWP

nel centro del foro o nel tubo PWP

in fibra di cemento

1

Inserire il passa parete PWP fino a quando la parte esterna si

incontra con la parte sotterranea.

2

3

Installare il passa parete PWP Uponor con la giusta angola-

zione rispetto al tubo Uponor Ecoflex.

4

Utilizzare il set supplementare PWP Uponor per ridurre la

tensione/pressione.

Note importanti

Durante l’assemblamento finale, si procede a tirare/stringe-

re ogni dado con una coppia di serraggio/chiave torsiometri-

ca in senso orario fino a quando è raggiunta la coppia mas-

sima. Stringere i dadi diverse volte e ripetere il procedimento

dopo due ore.

Nota: il sottosuolo è rappresentato a sinistra delle se-

guenti figure

I passaparete non sono né punti fissi né supporti servono

esclusivamente per fornire una guarnizione elastica per i ri-

vestimenti dei tubi Uponor Ecoflex.

I tubi di rivestimento Uponor Ecoflex possono essere girati

delicatamente con un movimento assiale.

Prima di riempire il cunicolo del tubo, mettere della sab-

bia compressa e priva di pietre sotto il tubo Uponor Eco-

flex in modo tale che non ci sia stress aggiuntivo sulla

guarnizione.

M

M

max

=5Nm(M6)

M

max

=8Nm(M8)

Uponor Ecoflex | 101
