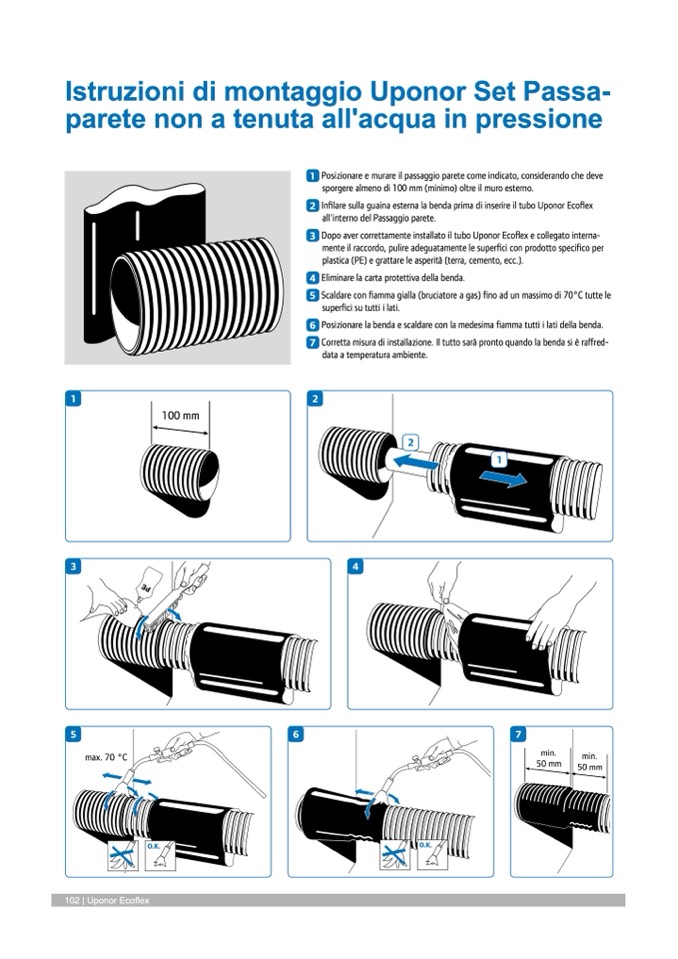

Istruzioni di montaggio Uponor Set Passa-

parete non a tenuta all'acqua in pressione

1 Posizionareemurareilpassaggioparetecomeindicato,considerandochedeve

sporgere almeno di 100 mm (minimo) oltre il muro esterno.

2 InfilaresullaguainaesternalabendaprimadiinserireiltuboUponorEcoflex

all'interno del Passaggio parete.

3 DopoavercorrettamenteinstallatoiltuboUponorEcoflexecollegatointerna-

mente il raccordo, pulire adeguatamente le superfici con prodotto specifico per

plastica (PE) e grattare le asperità (terra, cemento, ecc.).

4 Eliminarelacartaprotettivadellabenda.

5 Scaldareconfiammagialla(bruciatoreagas)finoadunmassimodi70°Ctuttele

superfici su tutti i lati.

6 Posizionarelabendaescaldareconlamedesimafiammatuttiilatidellabenda.

7 Correttamisuradiinstallazione.Iltuttosaràprontoquandolabendasièraffred-

data a temperatura ambiente.

1

2

2

1

100 mm

1

2

3

4

4

P

E

5

6

7

max. 70 °C

O.K.

7

102 | Uponor Ecoflex

min.

50 mm

min.

50 mm

min.

50 mm

min.

50 mm

O.K.
