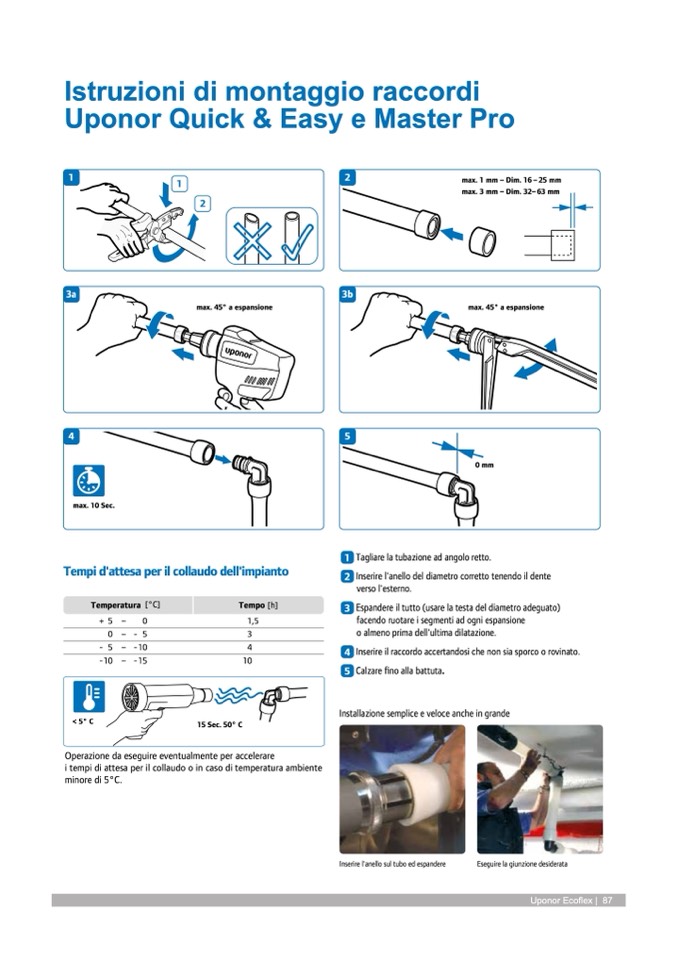

Istruzioni di montaggio raccordi

Uponor Quick & Easy e Master Pro

1

1

2

2

max. 1 mm – Dim. 16–25 mm

max. 3 mm – Dim. 32–63 mm

max. 45° a espansione

3a

3b

max. 10 Sec.

Tempi d'attesa per il collaudo dell'impianto

Temperatura [°C]

Tempo [h]

+

5

–

0

1,5

0

–-5

3

1

2

3

4

5

0 mm

Tagliare la tubazione ad angolo retto.

Inserire l'anello del diametro corretto tenendo il dente

verso l'esterno.

Espandere il tutto (usare la testa del diametro adeguato)

facendo ruotare i segmenti ad ogni espansione

o almeno prima dell'ultima dilatazione.

Inserire il raccordo accertandosi che non sia sporco o rovinato.

Calzare fino alla battuta.

< 5° C

Installazione semplice e veloce anche in grande

- 5 – -10

-10 – -15

4

10

Operazione da eseguire eventualmente per accelerare

i tempi di attesa per il collaudo o in caso di temperatura ambiente

minore di 5°C.

max. 45° a espansione

4

5

15 Sec. 50° C

Inserire l'anello sul tubo ed espandere

Eseguire la giunzione desiderata
