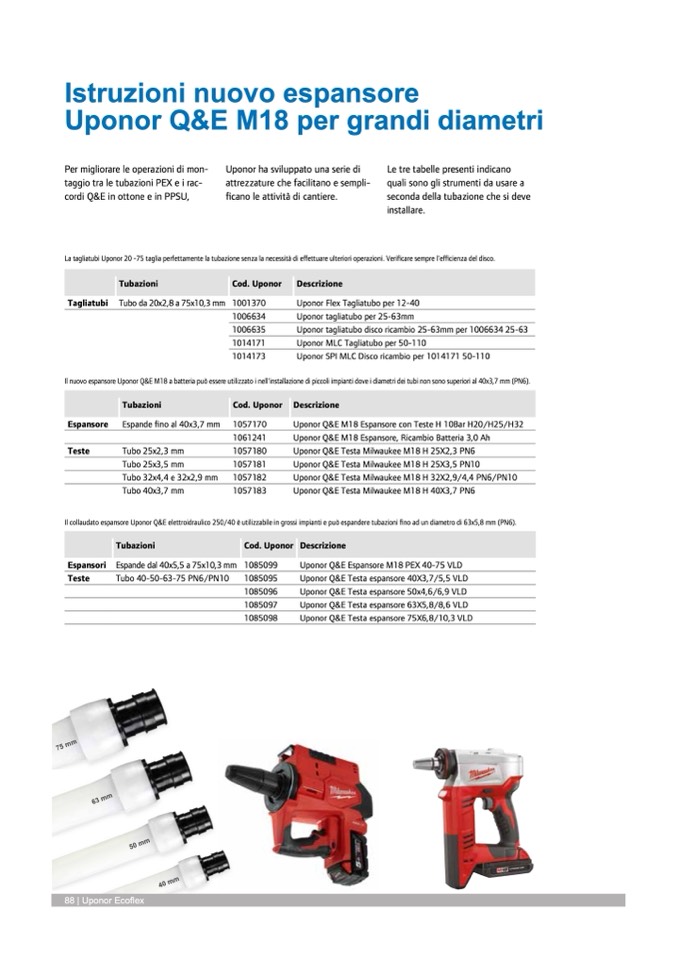

Istruzioni nuovo espansore

Uponor Q&E M18 per grandi diametri

Per migliorare le operazioni di mon-

taggio tra le tubazioni PEX e i rac-

cordi Q&E in ottone e in PPSU,

Uponor ha sviluppato una serie di

attrezzature che facilitano e sempli-

ficano le attività di cantiere.

Le tre tabelle presenti indicano

quali sono gli strumenti da usare a

seconda della tubazione che si deve

installare.

La tagliatubi Uponor 20 -75 taglia perfettamente la tubazione senza la necessit

à di effettuare ulteriori operazioni. Verificare sempre l'efficienza del disco.

Tubazioni Cod. Uponor

Descrizione

Tagliatubi Tubo da 20x2,8 a 75x10,3 mm 1001370

Uponor Flex Tagliatubo per 12-40

1006634

Uponor tagliatubo per 25-63mm

1006635

Uponor tagliatubo disco ricambio 25-63mm per 1006634 25-63

1014171

Uponor MLC Tagliatubo per 50-110

1014173

Uponor SPI MLC Disco ricambio per 1014171 50-110

Il nuovo espansore Uponor Q&E M18 a batteria può essere utilizzato i nell'installazione di piccoli impianti dove i diametri dei tubi non sono superiori al 40x3,7 mm (PN6).

Tubazioni Cod. Uponor

Descrizione

Espansore Espande fino al 40x3,7 mm

Teste

Tubo 25x2,3 mm

Tubo 25x3,5 mm

Tubo 32x4,4 e 32x2,9 mm

Tubo 40x3,7 mm

1057170

Uponor Q&E M18 Espansore con Teste H 10Bar H20/H25/H32

1061241

Uponor Q&E M18 Espansore, Ricambio Batteria 3,0 Ah

1057180

Uponor Q&E Testa Milwaukee M18 H 25X2,3 PN6

1057181

Uponor Q&E Testa Milwaukee M18 H 25X3,5 PN10

1057182

Uponor Q&E Testa Milwaukee M18 H 32X2,9/4,4 PN6/PN10

1057183

Uponor Q&E Testa Milwaukee M18 H 40X3,7 PN6

Il collaudato espansore Uponor Q&E elettroidraulico 250/40

è utilizzabile in grossi impianti e può espandere tubazioni fino ad un diametro di 63x5,8 mm (PN6).

Tubazioni Cod. Uponor

Descrizione

Espansori Espande dal 40x5,5 a 75x10,3 mm 1085099

Teste

Tubo 40-50-63-75 PN6/PN10

1085095

Uponor Q&E Espansore M18 PEX 40-75 VLD

Uponor Q&E Testa espansore 40X3,7/5,5 VLD

1085096

Uponor Q&E Testa espansore 50x4,6/6,9 VLD

1085097

Uponor Q&E Testa espansore 63X5,8/8,6 VLD

1085098

Uponor Q&E Testa espansore 75X6,8/10,3 VLD

88 | Uponor Ecoflex

75 mm

63 mm

50 mm

40 mm
