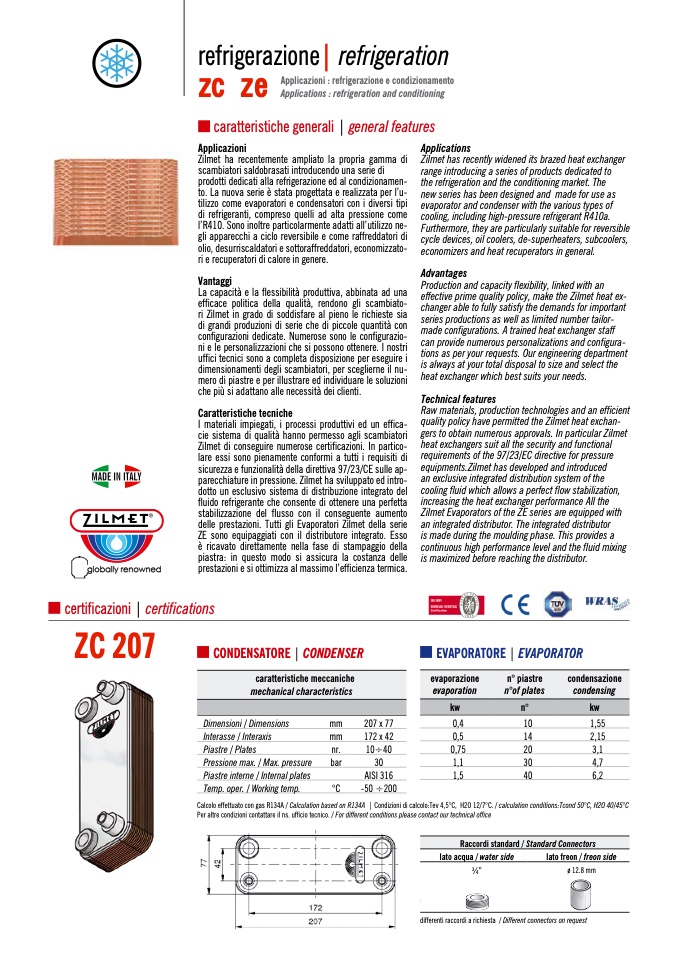

refrigerazione| refrigeration

zc ze

Applicazioni : refrigerazione e condizionamento

Applications : refrigeration and conditioning

caratteristiche generali | general features

Applicazioni

Zilmet ha recentemente ampliato la propria gamma di

scambiatori saldobrasati introducendo una serie di

prodotti dedicati alla refrigerazione ed al condizionamen-

to. La nuova serie è stata progettata e realizzata per l’u-

tilizzo come evaporatori e condensatori con i diversi tipi

di refrigeranti, compreso quelli ad alta pressione come

l’R410. Sono inoltre particolarmente adatti all’utilizzo ne-

gli apparecchi a ciclo reversibile e come raffreddatori di

olio, desurriscaldatori e sottoraffreddatori, economizzato-

ri e recuperatori di calore in genere.

Applications

Zilmet has recently widened its brazed heat exchanger

range introducing a series of products dedicated to

the refrigeration and the conditioning market. The

new series has been designed and made for use as

evaporator and condenser with the various types of

cooling, including high-pressure refrigerant R410a.

Furthermore, they are particularly suitable for reversible

cycle devices, oil coolers, de-superheaters, subcoolers,

economizers and heat recuperators in general.

Advantages

Production and capacity flexibility, linked with an

effective prime quality policy, make the Zilmet heat ex-

changer able to fully satisfy the demands for important

series productions as well as limited number tailor-

made configurations. A trained heat exchanger staff

can provide numerous personalizations and configura-

tions as per your requests. Our engineering department

is always at your total disposal to size and select the

heat exchanger which best suits your needs.

Technical features

Raw materials, production technologies and an efficient

quality policy have permitted the Zilmet heat exchan-

gers to obtain numerous approvals. In particular Zilmet

heat exchangers suit all the security and functional

requirements of the 97/23/EC directive for pressure

equipments.Zilmet has developed and introduced

an exclusive integrated distribution system of the

cooling fluid which allows a perfect flow stabilization,

increasing the heat exchanger performance All the

Zilmet Evaporators of the ZE series are equipped with

an integrated distributor. The integrated distributor

is made during the moulding phase. This provides a

continuous high performance level and the fluid mixing

is maximized before reaching the distributor.

EVAPORATORE | EVAPORATOR

Vantaggi

La capacità e la flessibilità produttiva, abbinata ad una

efficace politica della qualità, rendono gli scambiato-

ri Zilmet in grado di soddisfare al pieno le richieste sia

di grandi produzioni di serie che di piccole quantità con

configurazioni dedicate. Numerose sono le configurazio-

ni e le personalizzazioni che si possono ottenere. I nostri

uffici tecnici sono a completa disposizione per eseguire i

dimensionamenti degli scambiatori, per sceglierne il nu-

mero di piastre e per illustrare ed individuare le soluzioni

che più si adattano alle necessità dei clienti.

Caratteristiche tecniche

I materiali impiegati, i processi produttivi ed un effica-

cie sistema di qualità hanno permesso agli scambiatori

Zilmet di conseguire numerose certificazioni. In partico-

lare essi sono pienamente conformi a tutti i requisiti di

sicurezza e funzionalità della direttiva 97/23/CE sulle ap-

parecchiature in pressione. Zilmet ha sviluppato ed intro-

dotto un esclusivo sistema di distribuzione integrato del

fluido refrigerante che consente di ottenere una perfetta

stabilizzazione del flusso con il conseguente aumento

delle prestazioni. Tutti gli Evaporatori Zilmet della serie

ZE sono equipaggiati con il distributore integrato. Esso

è ricavato direttamente nella fase di stampaggio della

piastra: in questo modo si assicura la costanza delle

prestazioni e si ottimizza al massimo l’efficienza termica.

certificazioni | certifications

ZC 207

CONDENSATORE | CONDENSER

evaporazione

evaporation

n° piastre

n°of plates

condensazione

condensing

kw

n°

kw

0,4

10

1,55

0,5

14

2,15

0,75

20

3,1

1,1

30

4,7

1,5

40

6,2

caratteristiche meccaniche

mechanical characteristics

Dimensioni / Dimensions

mm

207 x 77

Interasse / Interaxis

mm

172 x 42

Piastre / Plates

nr.

10÷40

Pressione max. / Max. pressure

bar

30

Piastre interne / Internal plates

AISI 316

Temp. oper. / Working temp.

°C

-50 ÷200

Calcolo effettuato con gas R134A / Calculation based on R134A | Condizioni di calcolo:Tev 4,5°C, H2O 12/7°C. / calculation conditions:Tcond 50°C, H2O 40/45°C

Per altre condizioni contattare il ns. ufficio tecnico. / For different conditions please contact our technical office

Raccordi standard / Standard Connectors

lato acqua / water side

lato freon / freon side

3⁄4”

ø 12.8 mm

differenti raccordi a richiesta / Different

connectors on request

differenti raccordi a richiesta / Different connectors on request
