certificazioni | certifications

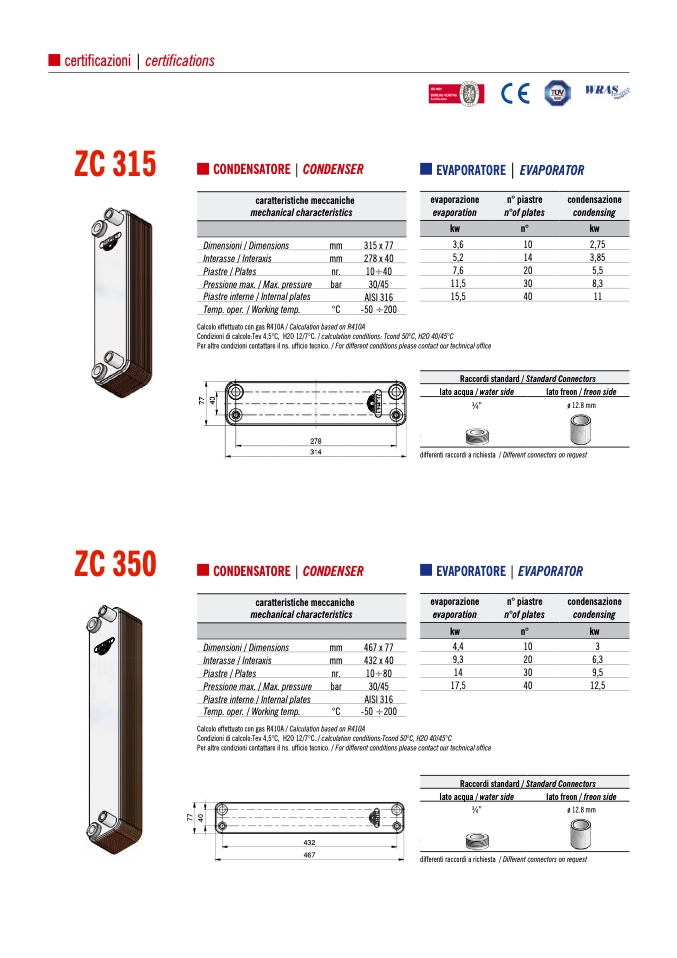

ZC 315
CONDENSATORE | CONDENSER
EVAPORATORE | EVAPORATOR
evaporazione
n° piastre
condensazione
evaporation
n°of plates
condensing
kw
n°
kw
3,6
10
2,75
5,2
14
3,85
7,6
20
5,5
11,5
30
8,3
15,5
40
11
ZC 350
CONDENSATORE | CONDENSER
Raccordi standard / Standard Connectors
lato acqua / water side
lato freon / freon side
3⁄4”
ø 12.8 mm
differenti raccordi a richiesta / Different connectors on request
differenti raccordi a richiesta / Different connectors on request
EVAPORATORE | EVAPORATOR
evaporazione
n° piastre
condensazione
evaporation
n°of plates
condensing
kw
n°
kw
4,4
1
0
3
9,3
20
6,3
14
30
9,5
17,5
40
12,5
caratteristiche meccaniche
mechanical characteristics
Dimensioni / Dimensions
Interasse / Interaxis
Piastre / Plates
Pressione max. / Max. pressure
Piastre interne / Internal plates
Temp. oper. / Working temp.
mm
mm
nr.
bar
°C
315 x 77
278 x 40
10÷40
30/45
AISI 316
-50 ÷200
Calcolo effettuato con gas R410A / Calculation based on R410A
Condizioni di calcolo:Tev 4,5°C, H2O 12/7°C. / calculation conditions: Tcond 50°C, H2O 40/45°C
Per altre condizioni contattare il ns. ufficio tecnico. / For different conditions please contact our technical office
caratteristiche meccaniche
mechanical characteristics
Dimensioni / Dimensions
Interasse / Interaxis
Piastre / Plates
Pressione max. / Max. pressure
Piastre interne / Internal plates
Temp. oper. / Working temp.
mm
mm
nr.
bar
°C
467 x 77
432 x 40
10÷80
30/45
AISI 316
-50 ÷200
Calcolo effettuato con gas R410A / Calculation based on R410A
Condizioni di calcolo:Tev 4,5°C, H2O 12/7°C. / calculation conditions:Tcond 50°C, H2O 40/45°C
Per altre condizioni contattare il ns. ufficio tecnico. / For different conditions please contact our technical office
432
7
7
7
7
4
0
4
0
432
467
Raccordi standard / Standard Connectors
lato acqua / water side
lato freon / freon side
3⁄4”
ø 12.8 mm
differenti raccordi a richiesta / Different connectors on request
differenti raccordi a richiesta / Different connectors on request
467
