certificazioni | certifications

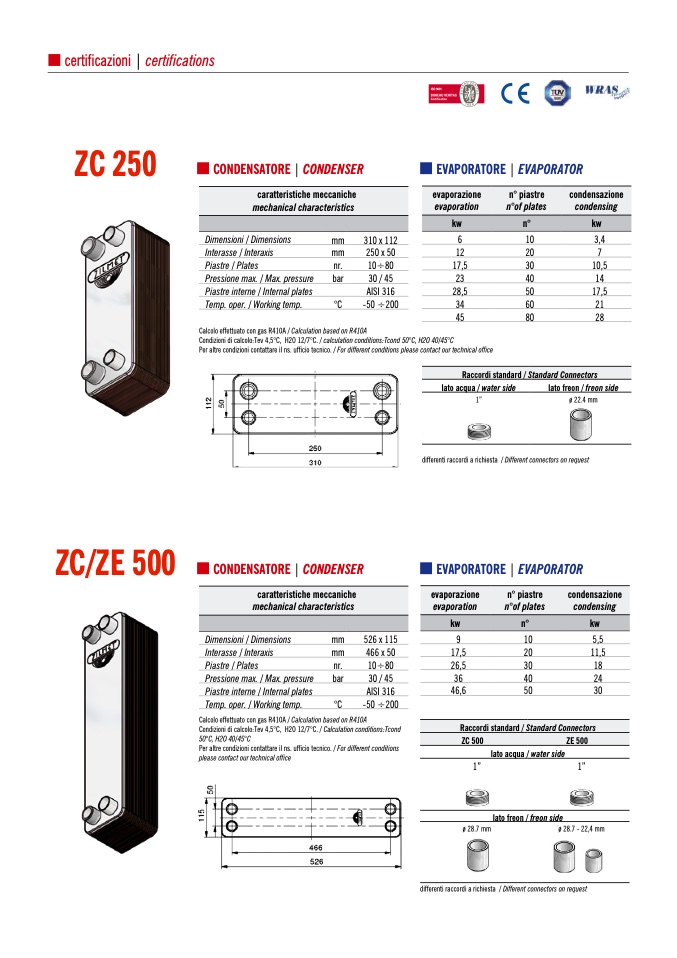

ZC 250
ZC/ZE 500
CONDENSATORE | CONDENSER
EVAPORATORE | EVAPORATOR
evaporazione
evaporation
n° piastre
n°of plates
condensazione
condensing
kw
n°
kw
6
10
3,4
12
20
7
17,5
30
10,5
23
40
14
28,5
50
17,5
34
60
21
45
80
28
caratteristiche meccaniche
mechanical characteristics
Dimensioni / Dimensions
mm
310 x 112
Interasse / Interaxis
mm
250 x 50
Piastre / Plates
nr.
10÷80
Pressione max. / Max. pressure
bar
30 / 45
Piastre interne / Internal plates
AISI 316
Temp. oper. / Working temp.
°C
-50 ÷200
Calcolo effettuato con gas R410A / Calculation based on R410A
Condizioni di calcolo:Tev 4,5°C, H2O 12/7°C. / calculation conditions:Tcond 50°C, H2O 40/45°C
Per altre condizioni contattare il ns. ufficio tecnico. / For different conditions please contact our technical office
Raccordi standard / Standard Connectors
lato acqua / water side
lato freon / freon side
1”
ø 22.4 mm
differenti raccordi a richiesta / Different
connectors on request
CONDENSATORE | CONDENSER
Calcolo effettuato con gas R410A / Calculation based on R410A
Condizioni di calcolo:Tev 4,5°C, H2O 12/7°C. / Calculation conditions:Tcond
50°C, H2O 40/45°C
Per altre condizioni contattare il ns. ufficio tecnico. / For different conditions
please contact our technical office
differenti raccordi a richiesta / Different connectors on request
EVAPORATORE | EVAPORATOR
evaporazione
evaporation
n° piastre
n°of plates
condensazione
condensing
kw
n°
kw
9
10
5,5
17,5
20
11,5
26,5
30
18
36
40
24
46,6
50
30
caratteristiche meccaniche
mechanical characteristics
Dimensioni / Dimensions
mm
526 x 115
Interasse / Interaxis
mm
466 x 50
Piastre / Plates
nr.
10÷80
Pressione max. / Max. pressure
bar
30 / 45
Piastre interne / Internal plates
AISI 316
Temp. oper. / Working temp.
°C
-50 ÷200
Raccordi standard / Standard Connectors
ZC 500
ZE 500
lato acqua / water side
1”
1”
lato freon / freon side
ø 28.7 mm
ø 28.7 - 22,4 mm
differenti raccordi a richiesta / Different connectors on request
