certificazioni | certifications

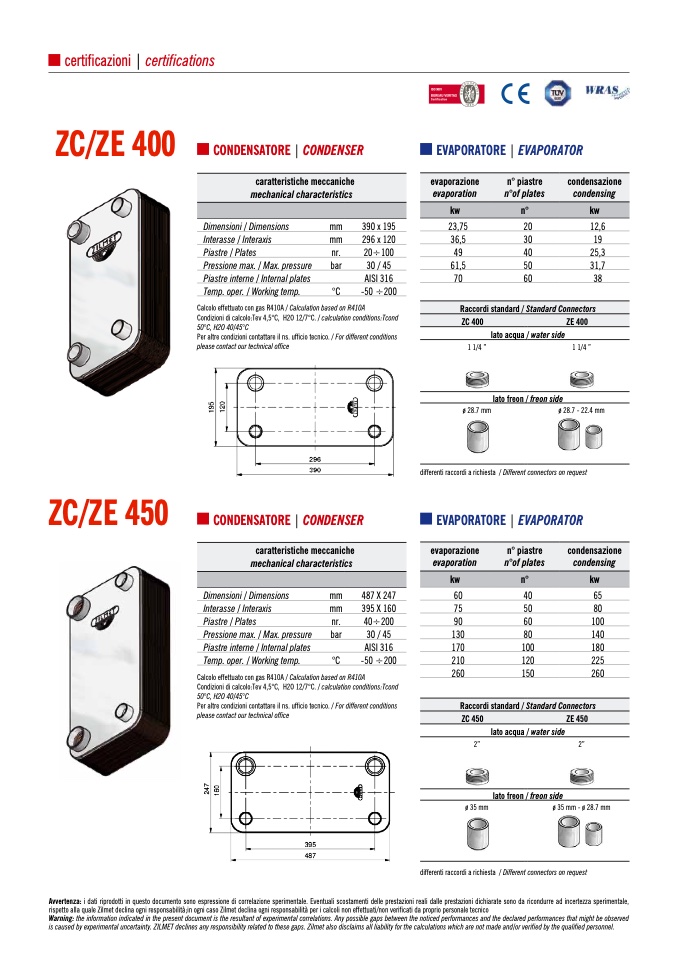

ZC/ZE 400
CONDENSATORE | CONDENSER
EVAPORATORE | EVAPORATOR
evaporazione
evaporation
n° piastre
n°of plates
condensazione
condensing
kw
n°
kw
23,75
20
12,6
36,5
30
19
49
40
25,3
61,5
50
31,7
70
60
38
caratteristiche meccaniche
mechanical characteristics
Dimensioni / Dimensions
mm
390 x 195
Interasse / Interaxis
mm
296 x 120
Piastre / Plates
nr.
20÷100
Pressione max. / Max. pressure
bar
30 / 45
Piastre interne / Internal plates
AISI 316
Temp. oper. / Working temp.
°C
-50 ÷200
Raccordi standard / Standard Connectors
ZC 400
ZE 400
lato acqua / water side
1 1/4 ”
1 1/4 ”
lato freon / freon side
ø 28.7 mm
ø 28.7 - 22.4 mm
ZC/ZE 450
Calcolo effettuato con gas R410A / Calculation based on R410A
Condizioni di calcolo:Tev 4,5°C, H2O 12/7°C. / calculation conditions:Tcond
50°C, H2O 40/45°C
Per altre condizioni contattare il ns. ufficio tecnico. / For different conditions
please contact our technical office
CONDENSATORE | CONDENSER
differenti raccordi a richiesta / Different connectors on request
EVAPORATORE | EVAPORATOR
evaporazione
evaporation
n° piastre
n°of plates
condensazione
condensing
kw
n°
kw
60
40
65
75
50
80
90
60
100
130
80
140
170
100
180
210
120
225
260
150
260
caratteristiche meccaniche
mechanical characteristics
Dimensioni / Dimensions
mm
487 X 247
Interasse / Interaxis
mm
395 X 160
Piastre / Plates
nr.
40÷200
Pressione max. / Max. pressure
bar
30 / 45
Piastre interne / Internal plates
AISI 316
Temp. oper. / Working temp.
°C
-50 ÷200
Calcolo effettuato con gas R410A / Calculation based on R410A
Condizioni di calcolo:Tev 4,5°C, H2O 12/7°C. / calculation conditions:Tcond
50°C, H2O 40/45°C
Per altre condizioni contattare il ns. ufficio tecnico. / For different conditions
please contact our technical office
Raccordi standard / Standard Connectors
ZC 450
ZE 450
lato acqua / water side
2”
2”
lato freon / freon side
ø 35 mm
ø 35 mm - ø 28.7 mm
Avvertenza: i dati riprodotti in questo documento sono espressione di correlazione sperimentale. Eventuali scostamenti delle prestazioni reali dalle prestazioni dichiarate sono da ricondurre ad incertezza sperimentale,
rispetto alla quale Zilmet declina ogni responsabilità;in ogni caso Zilmet declina ogni responsabilità per i calcoli non effettuati/non verificati da proprio personale tecnico
Warning: the information indicated in the present document is the resultant of experimental correlations. Any possible gaps between the noticed performances and the declared performances that might be observed
is caused by experimental uncertainty. ZILMET declines any responsibility related to these gaps. Zilmet also disclaims all liability for the calculations which are not made and/or verified by the qualified personnel.
differenti raccordi a richiesta / Different connectors on request
